Ürün ayrıntıları:
|
| Model numarası.: | 17 inç döner dişli | Hammadde: | 50Mn, 42CrMo |
|---|---|---|---|
| açıklık: | Kapalı | Ağırlık: | 320 kg |
| Oran: | 102:1 | Başvuru: | Güneş takip sistemi |
| ADEDI: | bir parça | Nakliye yolu: | deniz, hava, ekspres, tren |
| Vurgulamak: | Sonsuz Dişli Çift Eksenli Döner Sürücü,Çift Eksenli Döner Sürücü 17 inç,Sonsuz Dişli Döner Sürücü 17 inç |
||

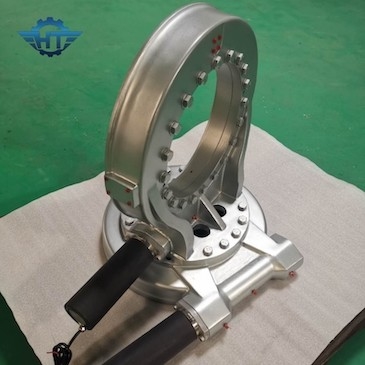

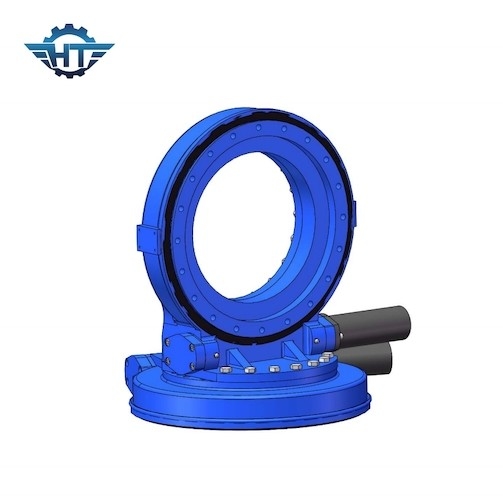

Güneş Takip Sistemi İçin Elektrik Motorlu Sonsuz Dişli Çift Eksenli Döner Dişli Tahrik
Döner Dişli Tahrik Açıklaması
Döner tahrik, radyal ve eksenel yüklere aynı anda güvenle dayanabilen ve düşük hızlı dönme torku ileten bir dişli kutusudur.Döndürme, tek bir eksende veya birden çok eksende olabilir.Döner tahrik, dişlilerden, sonsuz vidalardan, contalardan, muhafazalardan ve motorlardan ve diğer yardımcı bileşenlerden monte edilir.Kapalı tip döner tahrik, en az 25 yıl saha ömrü boyunca açık havada kullanılması gerektiğinden genellikle güneş takip sisteminde kullanılır.Teknik gereksinimlerinize göre uygun bir elektrik motoru veya hidrolik motor da seçebiliriz.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Özellikler
1. saat yönünde ve saat yönünün tersine dönüş
2. Su ve tozu önlemek için IP66 koruma sınıfı
3. SE, VE ve SDE tipi döner tahrikler, farklı uygulamaların gereksinimlerini karşılar.
VE dikey tek eksenli döner tahrikler çoğunlukla güneş takip sisteminde, parabolik uyumlu güçte uygulanırken, SE yatay tek eksenli döner tahrikler güneş takip sisteminde, inşaat makinelerinde ve rüzgar türbinlerinde uygulanır.SDE çift eksenli döner sürücüler PV, CSP, CPV, uydu anteni ve karıştırma çanaklarında kullanılır.
