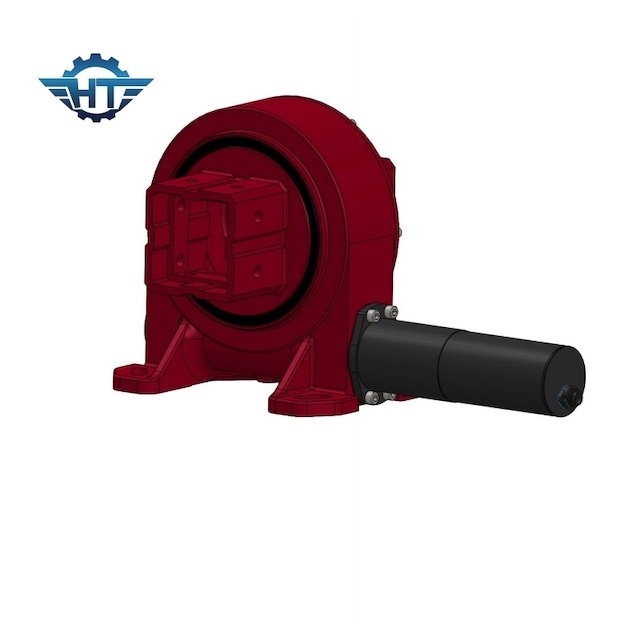

Dikey Yatay Hidrolik Döner Tahrik Tek Adım 24V Motor

Dikey Yatay Hidrolik Döner Tahrik Tek Adım 24V Motor
Dikey Yatay Hidrolik Döner Tahrik Tek Adım 24V Motor Dikey Yatay Hidrolik Döner Tahrik Tek Adım 24V Motor

Büyük resim :  Dikey Yatay Hidrolik Döner Tahrik Tek Adım 24V Motor

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HT
Sertifika: CE, ISO9001
Model numarası: SDE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 300~456/ pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Dikey Yatay Hidrolik Döner Tahrik Tek Adım 24V Motor

Açıklama
açıklık: Kapalı modeli: SDE7"
Dişli Oranı: 57:1 İletim Formu: Sonsuz Dişli
İzleme Hassasiyeti: 0.15 derece Adım: tek adım
Yeterlik: %40 standart renk: Gümüş grisi
Vurgulamak:

Dikey Yatay hidrolik dönüş tahriki

,

24V Motor sonsuz tahrik motoru

,

Döner Tahrik Motoru 24V

PV İzleyiciler için Sonsuz ve Sonsuz Tekerlek Döner Dişli, Dikey ve Yatay İzleme



Döner Dişli Açıklama



Döner tahrik, bir sarmal sonsuz vida, dişli, yuva vb.'den oluşur. Kompakt sonsuz döner tahrikler, yüksek güç yoğunlukları ile karakterize edilir.Sonsuz dişli dişleri, döner halkaya tork aktarımı sağlar.Bu tasarım, özellikle vinç şasisindeki direksiyon dişlileri, diğer ağır araçlar, yükleme vinçleri veya tarım makineleri gibi yüksek tork ve sınırlı kurulum alanı gerektiren uygulamalar için uygundur.Ayrıca farklı güneş takip sistemi formlarında mükemmel bir çözüm olabilirler.



Ürün adı SDE7 Döner sürücü
Çıkış Torku 980 Nm ;723 ft.lbs
Maksimum Çıkış Torku 1938 Nm;1429 ft.lbs
Devirme Momenti Torku 7000 Nm;5163 ft.lbs
Tutma Torku 13200 Nm ;9736 ft.lbs
Statik Eksenel Derecelendirme 133.20 kN ;29943 libre
Statik Radyal Derecelendirme 53 kN ;11977 libre
Dinamik Eksenel Derecelendirme 31.90 kN ;7171 libre
Dinamik Radyal Derecelendirme 27.91 kN;6274 libre
Motor Alternatifleri 12V/24V Motor ;Step Motor ;fırçasız motor
Uygulamalar Çift Eksen;Tek Eksen;CPV/HCPV;Güneş Çanak;Parabolik;Güneş Kulesi
Uygulama Özelliği Güneş Takip Sistemi, Endüstriyel Makineler
Güneş Sistemi Metrekare tp 30㎡'ye kadar PV güneş panelleri



SDE Modeli Döner Tahrik Performans Parametreleri



SDE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Hassas

(derece)

IP

çalışma kademesi

(℃)

Kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0.15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0.15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 705kg



Başvuru



Döner tahrik veya döner yatak, yavaş dönüş yükünü taşıyabilen dönen bir parçadır.SE serisi ürünler genellikle yatay kurulum için kullanılmakta olup, geleneksel mekanik alanda, ışık ve ısı alanında Fresnel enerji üretim sisteminde ve düz eğimli tek fotovoltaik takip sisteminde kullanılmaktadır.VE serisi genellikle dikey kurulum için kullanılır, düz tek eksenli fotovoltaik takip sistemi, eğimli tek eksenli fotovoltaik takip sistemi, küçük yuvalı tip güneş enerjisi sistemi, SDE serisi genellikle hem yatay hem de dikey yönde dönen uygulamalar için kullanılır, kule güneş enerjisi sistemleri sistemi, çift eksenli güneş takip sistemi gibi.
