Ürün ayrıntıları:
|
Modeli: | 5 inç | Dişli Oranı: | 37:1 |
---|---|---|---|
Yeterlik: | %40 | Başvuru: | Çift Eksenli Güneş İzleyicileri |
Anavatan: | Changzhou, Çin | Gürültü seviyesi: | ≤60dB |
Çalışma sıcaklığı: | -20°C~+120°C | Çıkış Gerilimi: | 24V |
Vurgulamak: | slew drive motor,slewing ring gear |

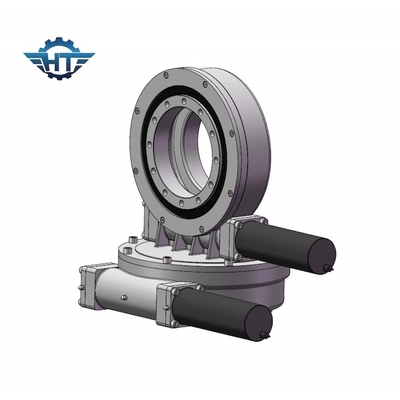

SDE Döner Tahrikli Şanzıman, Güneş Santrali ve Uydu Anteni İçin Nema ile Küçük Boşluk
SDE Döner Tahrik Şanzıman Açıklaması
Aynı anda iki eksenli sürücü ile tasarlanmış çift eksenli döner sürücü.SE Serisi çevirme tahrikinden daha fazla diş teması ve çift çıkış torkudur. Bu ürünün uzun bir geçmişi vardır, proses teknolojisi artık çok olgunlaşmıştır.
SDE Modeli Performans Parametreleri
SDE Modeli Performans Parametreleri | ||||||||||
modeli | Oran | Nominal Çıkış Torku | Devirme Torku | eksenel yük | Radyal Yük | Tutma Torku | Yeterlik | Kesinlik | kendinden kilitleme | Ağırlık |
nm | nm | kN | kN | nm | derece | Evet | kilogram | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | %40 | ≤0,1 | Evet | 21kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | %40 | ≤0,1 | Evet | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | %40 | ≤0,1 | Evet | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | %40 | ≤0,1 | Evet | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | %40 | ≤0,1 | Evet | 157 kilo |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | %40 | ≤0,1 | Evet | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | %40 | ≤0,1 | Evet | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | %40 | ≤0,1 | Evet | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | %40 | ≤0,1 | Evet | 682 kilo |
Avantajlar
1. Daha iyi koruyucu performans
2. Yağ keçesi, gresin etkili bir şekilde sızmasını önleyebilir
3. Çerçeve yağ keçesi şekli ve gerginliği korur ve şanzıman parçasının sürekli ve etkili çalışmasını garanti eder.
4. Yağ keçesi, yüksek ısıya dayanıklı ve aşınmaya dayanıklı performanstır.
