Yük Tutma Güneş Takip Sistemi İçin Yüksek Hassasiyetli Çift Eksenli NEMA34 Döner Tahrikli Şanzıman

Sertifika
Çin Changzhou Hangtuo Mechanical Co., Ltd Sertifikalar
Çin Changzhou Hangtuo Mechanical Co., Ltd Sertifikalar
Ben sohbet şimdi

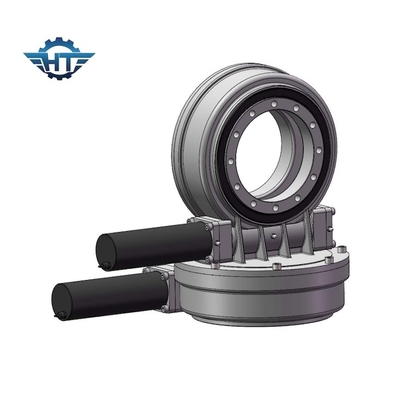

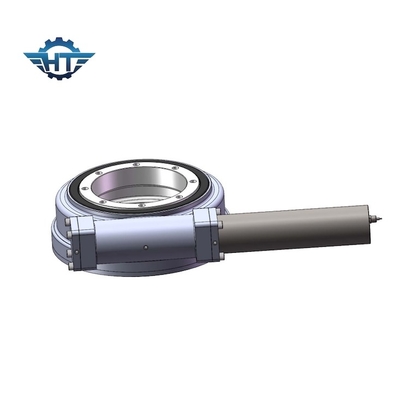

Yük Tutma Güneş Takip Sistemi İçin Yüksek Hassasiyetli Çift Eksenli NEMA34 Döner Tahrikli Şanzıman

Yük Tutma Güneş Takip Sistemi İçin Yüksek Hassasiyetli Çift Eksenli NEMA34 Döner Tahrikli Şanzıman
Yük Tutma Güneş Takip Sistemi İçin Yüksek Hassasiyetli Çift Eksenli NEMA34 Döner Tahrikli Şanzıman Yük Tutma Güneş Takip Sistemi İçin Yüksek Hassasiyetli Çift Eksenli NEMA34 Döner Tahrikli Şanzıman

Büyük resim :  Yük Tutma Güneş Takip Sistemi İçin Yüksek Hassasiyetli Çift Eksenli NEMA34 Döner Tahrikli Şanzıman

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE12"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Yük Tutma Güneş Takip Sistemi İçin Yüksek Hassasiyetli Çift Eksenli NEMA34 Döner Tahrikli Şanzıman

Açıklama
Malzeme: 50Mn, 42CrMo Model numarası: SDE12
OEM: Mevcut Başvuru: Güneş Takip Sistemi
IP derecelendirme: IP67 Giriş gerilimi: 24VDC
Çalışma sıcaklığı: -20℃ ila +120℃ Konumlandırma doğruluğu: <0.01°
Vurgulamak:

slew drive motor

,

worm gear slew drive

Yük Tutma Güneş Takip Sistemi İçin Yüksek Hassasiyetli Çift Eksenli NEMA34 Döner Tahrikli Şanzıman



NEMA34 Döner Tahrikli Şanzıman Açıklaması



Çevirme tahrikimiz, maksimum dişli torku ve en yumuşak dönüş için kum saati sonsuz teknolojisi ile güçlendirilmiştir.Tipik döner tahrik uygulamaları arasında güneş enerjisi endüstrisi, kamyon vinçleri, insan asansörleri ve yardımcı ekipman, hidrolik ataşmanlar, petrol aleti ekipmanı, deniz vinçleri, lastik taşıyıcılar, kazıcılar ve otomotiv asansörleri bulunur, ancak döner tahrikler, yük tutma gerektiren diğer birçok uygulamada kullanılır. ve dönme yeteneği.Farklı moment yük kapasitelerine sahip farklı döner tahrik modelleri sunuyoruz.Standart döner tahrikler, açık bir mahfaza ve tekli kendinden kilitlemeli kum saati sonsuz dişli mili ile donatılmıştır.Güç kaynağı girişi nötr konuma getirildiğinde, sonsuz mil herhangi bir harici frenleme aygıtı gerektirmeden yükü konumuna kilitleyecektir.

Döner tahrik, sonsuz dişli, düz dişli, konik dişli olabilir.Ayrıca iç döner halka için, tek sıralı bilyeli döner halka olabilir ve ayrıca çift sıralı bilyalı döner halka olabilir.Çift sıralı olan çok daha fazla yük alabilir.Uygulamanıza bağlı olarak seçilebilir.



Çift Eksen Döner Sürücü Performans Parametreleri



modeli Oran Nominal Çıkış Torku(Nm) Eğme Torku(Nm) Tutma Torku(Nm) Eksenel Yük(kN) Radyal Yük(kN) Yeterlik Hassasiyet(°) kendinden kilitleme Ağırlık (kg)
3" 31:1 600 1500 5800 10 15 %40 ≤0,1 Evet 25
5" 37:1 800 6000 9200 16 27 %40 ≤0,1 Evet 34
7" 57:1 2000 7500 13200 34 58 %40 ≤0,1 Evet 56
9" 61:1 4300 16000 27200 60 130 %40 ≤0,1 Evet 92
12" 78:1 5800 25000 40560 77 190 %40 ≤0,1 Evet 160
14" 85:1 6750 48000 44200 110 230 %40 ≤0,1 Evet 224
17" 102:1 9460 67000 53040 142 390 %40 ≤0,1 Evet 320
21" 125:1 16000 89000 65000 337 640 %40 ≤0,1 Evet 492
25" 150:1 21450 112000 89000 476 950 %40 ≤0,1 Evet 705



Avantajlar



1. Hassasiyet: 0,1 dereceden az

2. Kendinden kilitleme

3. IP derecesi: IP66

4. Sistemin daha yüksek hassasiyette tam otomatik izleme yapmasına izin veren yüksek hassasiyet
5. Sabit montaj sisteminden yaklaşık %45 daha fazla güç çıkışı elde etmek için
6. Kolay kurulum ve taşıma

7. kolay bakım



Çift Eksenli Dönüş Sürücüsü

Çift eksenli döner sürücüler için en yaygın döner sürücü uygulaması, çift eksenli güneş takip cihazlarıdır.Çift eksen takip sistemi, güneş panelini her an güneşe dönük tutabilen ve güneş ışığının her an güneş panelini dikey olarak ışınlamasını sağlayabilen bir tür güç ünitesidir.Çift eksenli döner halka tahriki, izleme hassasiyetini ve güç üretim verimliliğini artırabilir, bu da çift eksenli döner tahrikin tek bir sürücüde verimli ve güvenilir bir çözüm oluşturabileceği anlamına gelir.CPV için çift eksenli döner tahrikler yatay, dikey veya çoklu eksen kombinasyonu üzerine monte edilebilir.



Döner tahriklerin uygun boyutu nasıl seçilir?



Yalnızca performans eksikliğinden veya performans fazlalığından kaçınmak için döndürme tahriklerinin uygun boyutunu seçmek, uygun maliyetli çözümler elde etmede önemli bir rol oynar.



Uygun bir çevirme tahriki seçmek için lütfen bize aşağıdaki bilgileri verin:



1. uygulama

2. gerekli çıkış torku.Bu veriler hakkında net bir fikriniz yoksa, bize sadece yükü, örneğin panellerin ağırlığını ve döner sürücümüzdeki montaj braketlerini söyleyin.

3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü taşıyıp taşıyamayacağını hesaplamak için kullanılan yük boyutları ve son 10 yılda bölgenizdeki en büyük rüzgar.

4. Sizin için uygun motorları tavsiye etmemize yardımcı olacak, ihtiyacınız olan çıkış hızı.

5. geri tepme, IP derecesi talebi vb. gibi diğer bilgiler
