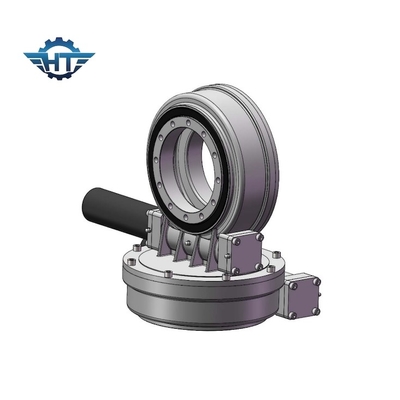

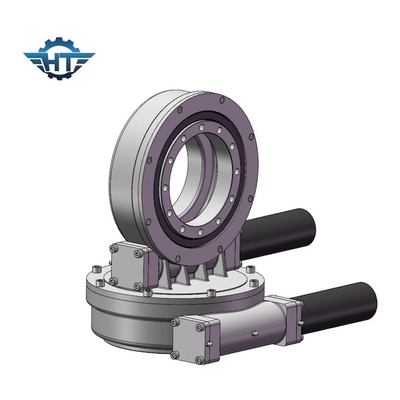

IP 66 Sonsuz Dişli Yapısı Çift Eksenli Güneş İzleyicileri İçin Nema 23'lü Döner Tahrikli Şanzıman SDE7

IP 66 Sonsuz Dişli Yapısı Çift Eksenli Güneş İzleyicileri İçin Nema 23'lü Döner Tahrikli Şanzıman SDE7
IP 66 Sonsuz Dişli Yapısı Çift Eksenli Güneş İzleyicileri İçin Nema 23'lü Döner Tahrikli Şanzıman SDE7 IP 66 Sonsuz Dişli Yapısı Çift Eksenli Güneş İzleyicileri İçin Nema 23'lü Döner Tahrikli Şanzıman SDE7

Büyük resim :  IP 66 Sonsuz Dişli Yapısı Çift Eksenli Güneş İzleyicileri İçin Nema 23'lü Döner Tahrikli Şanzıman SDE7

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

IP 66 Sonsuz Dişli Yapısı Çift Eksenli Güneş İzleyicileri İçin Nema 23'lü Döner Tahrikli Şanzıman SDE7

Açıklama
Modeli: SDE7 Başvuru: Çift Eksenli Güneş İzleyicileri
Giriş gücü: AC/DC Ürün adı: Dikey Çevirme Tahrik
Koruma Sınıfı: IP67 Hız sınırı: Düşükten yükseğe
Sıcaklık aralığı: -40℃ ila +120℃ Voltaj aralığı: 12V - 24V
Vurgulamak:

worm gear slew drive

,

slewing ring gear

IP 66 Sonsuz Dişli Yapısı Çift Eksenli Güneş İzleyicileri İçin Nema 23'lü Döner Tahrikli Şanzıman SDE7



Sonsuz ve Dişli Dönüş Sürücüsü Açıklaması


Çevirme tahriki, radyal ve eksenel yükleri güvenli bir şekilde tutabilen ve ayrıca döndürme için bir tork iletebilen bir dişli kutusudur.Dönüş, tek bir eksende veya birden çok eksende birlikte olabilir. Döner tahrikler, dişliler, yataklar, contalar, yuva, motor ve diğer yardımcı bileşenlerin üretilmesi ve bunların bitmiş bir dişli kutusuna monte edilmesiyle yapılır.


Çevirme tahriki, modüler römorklarda, vinçlerde, kereste kepçe ekipmanlarında, havada çalışma platformunda, solar izleme sistemlerinde, rüzgar enerjisi sistemlerinde vb. yaygın olarak uygulanmaktadır.


döner tahrik, yüksek enlemli alanlar için uygundur ve enerji üretiminin verimliliği, güneş enerjisi üretim sisteminin verimliliğini önemli ölçüde artıran %35'in üzerine çıkarılacaktır.


Yatay tek eksenli güneş izleme sistemi için, güneş panelinin ana şaftı, sapma açısını tam olarak izlemek için açıyı ayarlayacaktır.Bu tür bir döndürme tahriki yalnızca düşük enlemler alanı için uygulanır.


Döner yatağı çekirdek bileşeni olarak benimseyerek, döner sürücü aynı anda eksenel kuvvet, radyal kuvvet ve devirme momenti taşıyabilir.Döndürme tahriki, güneş takip sistemlerinde yaygın olarak uygulanmaktadır.


Güneş takip sistemi, yatay tek eksenli güneş takip sistemi, eğimli tek eksenli güneş takip sistemi ve çift eksenli güneş takip sistemine ayrılmıştır.


Güneş takip sistemlerinde kullanılan döner tahrikler ağırlıklı olarak tek eksenli (SE serisi), çift eksenli (SDE serisi) ve dikey tiptir (VE serisi).Ve en yaygın kullanılan modeller SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.



SDE Modeli Döner Tahrik Performans Parametreleri



modeli Oran Nominal Çıkış Torku(Nm) Eğme Torku(Nm) Tutma Torku(Nm) Eksenel Yük(kN) Radyal Yük(kN) Yeterlik Hassasiyet(°) kendinden kilitleme Ağırlık (kg)
3" 31:1 600 1500 5800 10 15 %40 ≤0,1 Evet 25
5" 37:1 800 6000 9200 16 27 %40 ≤0,1 Evet 34
7" 57:1 2000 7500 13200 34 58 %40 ≤0,1 Evet 56
9" 61:1 4300 16000 27200 60 130 %40 ≤0,1 Evet 92
12" 78:1 5800 25000 40560 77 190 %40 ≤0,1 Evet 160
14" 85:1 6750 48000 44200 110 230 %40 ≤0,1 Evet 224
17" 102:1 9460 67000 53040 142 390 %40 ≤0,1 Evet 320
21" 125:1 16000 89000 65000 337 640 %40 ≤0,1 Evet 492
25" 150:1 21450 112000 89000 476 950 %40 ≤0,1 Evet 705



Güvenilirlik



SDE çift eksenli döndürme sürücülerimiz, hassas 3D konumlandırmanın 30 yıllık saha ömrü için garantilidir.SDE sürücüleri, tek bir sürücüde verimli ve güvenilir bir çözüm oluşturur.Saha ömrünü en üst düzeye çıkarmak için tüm bileşenlerimizi ve hammaddelerimizi ISO 9001, CE sertifikaları tarafından belirlenen standartları kullanarak nitelendiriyoruz.



Döner tahriklerin uygun boyutu nasıl seçilir?



Yalnızca performans eksikliğinden veya performans fazlalığından kaçınmak için döndürme tahriklerinin uygun boyutunu seçmek, uygun maliyetli çözümler elde etmede önemli bir rol oynar.



Uygun bir çevirme tahriki seçmek için lütfen bize aşağıdaki bilgileri verin:



1. uygulama

2. gerekli çıkış torku.Bu veriler hakkında net bir fikriniz yoksa, bize sadece yükü, örneğin panellerin ağırlığını ve döner sürücümüzdeki montaj braketlerini söyleyin.

3. Önerdiğimiz sürücünün büyük rüzgar geldiğinde maksimum yükü taşıyıp taşıyamayacağını hesaplamak için kullanılan yük boyutları ve son 10 yılda bölgenizdeki en büyük rüzgar.

4. Sizin için uygun motorları tavsiye etmemize yardımcı olacak, ihtiyacınız olan çıkış hızı.

5. geri tepme, IP derecesi talebi vb. gibi diğer bilgiler
