Ürün ayrıntıları:
|
| modeli: | SE14 | Dişli Oranı: | 85:1 |
|---|---|---|---|
| Yeterlik: | %40 | Renk: | RAL 9006 veya istendiği gibi |
| Başvuru: | Tek Eksenli ve Çift Eksenli Güneş Takip Cihazları | sürücü: | Motor |
| Garanti: | 5~10 yıl | Özellik: | Uzun yaşam |
| Vurgulamak: | Yüksek Doğruluklu Güneş Takip Cihazları Döner Tahrik,SE14 Güneş Takip Cihazları Döner Tahrik,680 kN Solar Döner Tahrik |
||

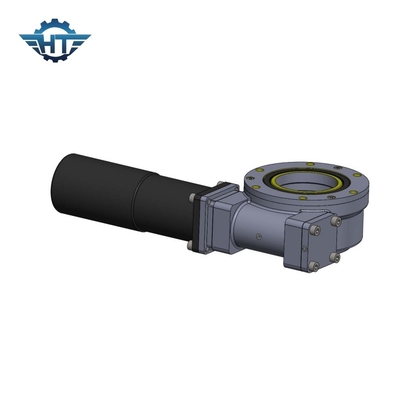

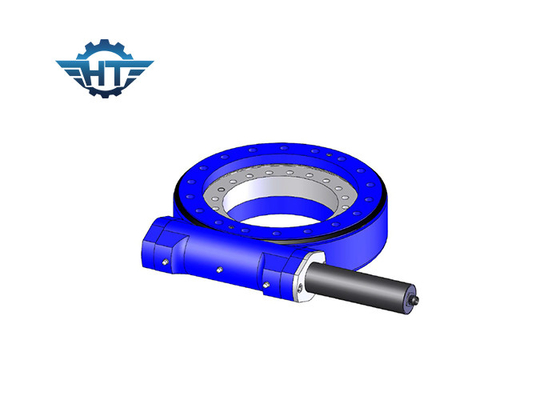

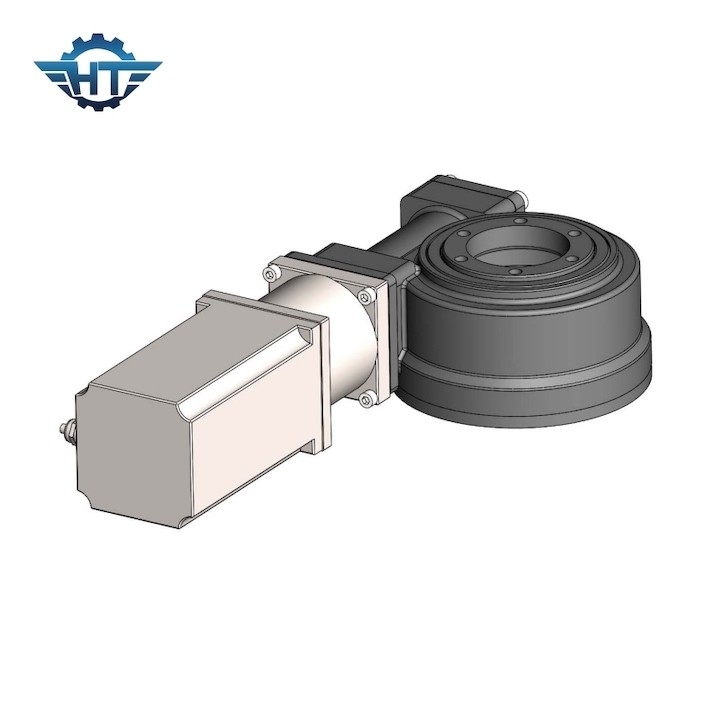

SE14 Dişli Oranı 85 / 1 Tek Eksenli ve Çift Eksenli Solar İzleyiciler için Yüksek Doğruluklu Döner Tahrik
Yüksek Doğruluk Döner Tahrik Açıklaması
Döner sonsuz tahrik, sonsuz dişli, sonsuz mil, mahfaza, yatak, motor vb.Motor, sonsuz mili tahrik eder, sonsuz ve zarf solucanı ve dişli, torku, kararlı ve güvenilir artırmak için devreye girer.Döner tahrik, daha fazla eksenel yük, radyal yük ve devirme momentini sürdürebilir.Döner tabla veya çerçeve, döner tahrik tarafından tahrik edilen azimut ve yükseklikte döner.
SE14 Performans Tablosu
|
modeli |
yatay 14 inç sonsuz sürücü |
|
Oran |
85:1 |
|
IP Derecesi |
IP66 |
|
Nominal Çıkış Torku |
44 kNm |
|
Devirme Torku |
135 kNm |
|
Eksenel Yük |
680 kN |
|
Radyal Yük |
230 kN |
|
Tutma Torku |
68 kNm |
|
Yeterlik |
%40 |
|
Kesinlik |
≤0.1 ° |
|
Kendinden kilitleme |
Evet |
|
Ağırlık |
62 kg |
|
Çalışma sıcaklığı |
-30～+120 ℃ |
VE Model Performans Parametreleri
|
VE Model Performans Parametreleri |
||||||||||||
|
modeli |
Nominal Çıkış Torku (Nm) |
Tutma Torku (kN.m) |
Devirme Torku (kN.m) |
Eksenel Yük (kN) |
Radyal Yük (kN) |
Oran |
Yeterlik |
Kesinlik (Derece) |
IP |
Çalışma Sıcaklığı(℃) |
Kendinden kilitleme |
Ağırlık (kg) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
251 kg |
Başvuru
Tipik uygulamalar arasında güneş takip cihazları, rüzgar türbinleri, uydu ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar ve otomotiv asansörleri bulunur.
5", 7", 9" 12", 14", 17", 19" ve 21" olmak üzere 3' boyutundan 25" inç boyutuna kadar 10'dan fazla farklı boyut vardır. Her ikisi de yaygın olarak kullanılmaktadır. güneş takip sistemlerinde (PV, CPV, HCPV ve heliostat) ve insan asansörleri, kamyon vinçleri gibi normal araçlarda ve ayrıca modüler araçlarda.
