Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | SDE5 |
|---|---|---|---|
| Dişli Oranı: | 37:1 | Nominal Çıkış Torku: | 800 Nm |
| Tutma Torku: | 6000 Nm | Devirme Torku: | 9200 Nm |
| Yeterlik: | %40 | standart renk: | RAL 9006 |
| Vurgulamak: | worm gear slew drive,slewing ring gear |
||

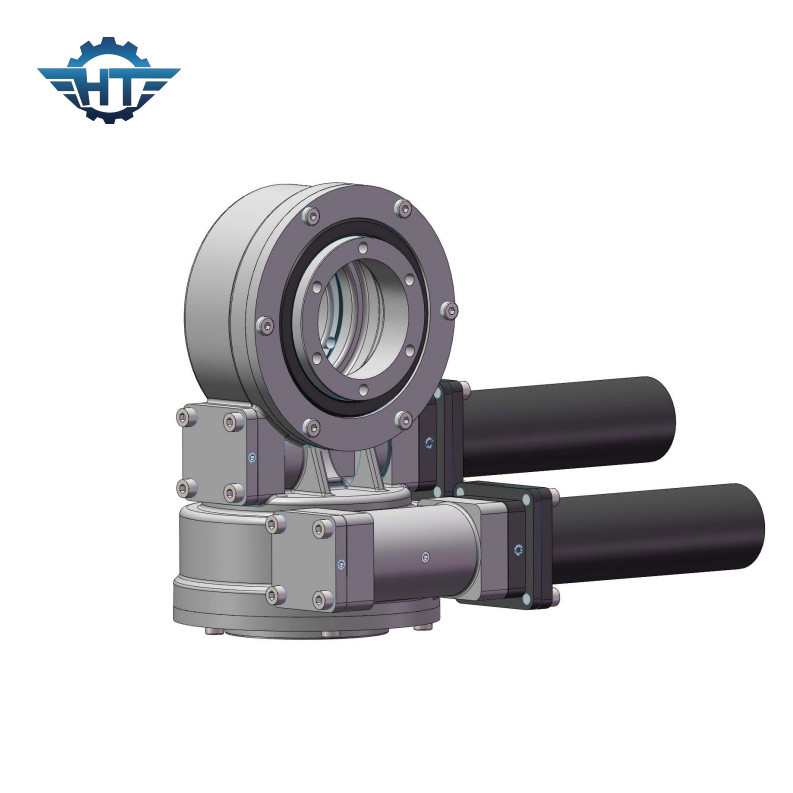

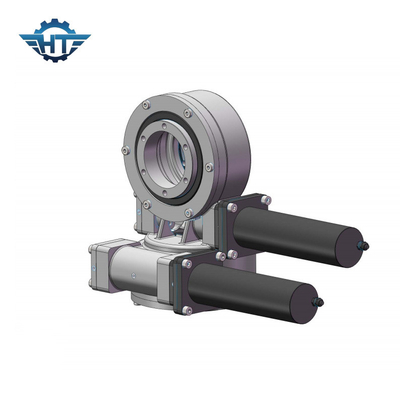

Elektrikli Tahrikli Güneş İzleyicili SDE5 Kendinden Kilitli Çift Eksenli Döner Tahrik Şanzımanı
Çift Eksenli Döner Tahrik Şanzıman Açıklaması
Döner tahriklerin performansı, 6kNm ila 220kNm tutma torku, 200Nm ila 63kNm çıkış torku, 500Nm ila 271kNm devrilme momenti yük kapasitesi ve 30:1 ila 156.600:1 arasında dişli kutusu azaltma oranları arasında değişir.Montaj yatay, dikey veya birden fazla eksenin bir kombinasyonu boyunca yapılabilir.VE serisi döner sürücülerin, daha iyi koruma için güneş enerjisi uygulamalarında ekli çizime atıfta bulunarak çevirme sürücülerini ters monte etmeleri önerilir.SE serisi döner sürücülerin, daha iyi koruma ve yükseklik ekseni için koruma eklemek için güneş enerjisi uygulamalarında azimut ekseninde döner sürücüleri baş aşağı monte etmesi önerilir.SDE serisi döner tahrikler iki yöne monte edilir.
SDE Modeli Döner Tahrik Performans Parametreleri
|
SDE Modeli Performans Parametreleri |
||||||||||||
|
modeli |
Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) |
Eksenel Yük (kN) |
Radyal Yük (kN) |
Oran |
Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme |
Ağırlık (kg) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
25kg |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
34kg |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
56kg |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
%40 |
≤0.15 |
66 |
-40～+80 |
Evet |
705kg |
Avantajlar
1. Döner halkaya dayalı güçlü devrilme momenti
2. Zarflı sonsuz sürücüyü benimseyin
3. Çoklu diş teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendini kilitleme işlevi
