Ürün ayrıntıları:
|
modeli: | 7 inç | Dişli Oranı: | 57:1 |
---|---|---|---|
Başvuru: | Güneş Takip Sistemi | sürücü: | 220VAC/380VAC/24VDC motor |
Garanti: | 5~10 Yıl | sertifika: | ISO9001, CE |
Kurulum: | Dikey | Solucan: | Zarf solucanı |
Vurgulamak: | worm drive gearbox,worm gear slewing ring |

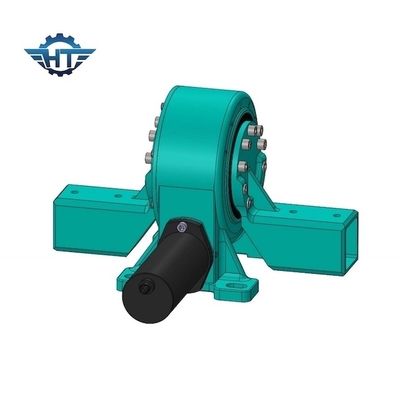

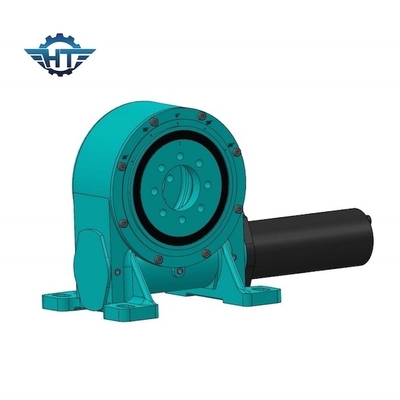

Güneş Takip Sistemi İçin Elektrik Motorlu Yüksek Torklu Tek Eksenli Döner Tahrik
Tek Eksenli Döner Tahrik Açıklaması
SE kapalı döner tahrikler, rüzgar türbinleri, askeri teçhizat, kazıcılar gibi makinelerde ve ayrıca güneş takip cihazları, uyumlu güneş enerjisi santralleri gibi temiz enerjide güç hareketine yardımcı olabilecek piyasadaki en popüler tiptir. tıbbi ekipman, ormancılık, atık yönetimi ve endüstriyel konumlandırıcılar gibi diğer alanlarda da geçerlidir.Muhafaza, çift sarmal sonsuz dişli takımı, planet dişli takımı ve döner tabla yatağı gibi tüm tahrik bileşenlerini, elemanlardan tam koruma sağlayacak şekilde tamamen içine alır.Kapalı sürücü ayrıca, şantiye çalışanlarının yaralanmasını önlemek için parçaları hareket halinde görmemek için içeriye monte ediyorsanız avantajlıdır.
SE döner tahrikler, aynı dişli kutusundan hem yük tutma hem de dönme torku gerektiren işler için idealdir.Tamamen kapalı, maksimum yük tutma ve verimlilik için Hangtuo'nun patentli kum saati sonsuz teknolojisi veya gerektiğinde koni sürücüleri ve çift sarmal sonsuz dişli setleri ile birlikte gelir.Her boyut, güvenilir performans için titizlikle test edilir. Tipler 1 inç ila 25 inç arasında değişir ve 1.8kNm ila 89kNm tutma torku, 0.3Nm ila 21kNm çıkış torku, 1 kNm ila 346 kNm devrilme momenti yük kapasitesi ve dişli kutusu azaltma oranları üretir. 31:1'den 150:1'e kadar.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Kurulum
Dikey kurulum
Daha iyi koruma için solar uygulamalarda çizime göre döner sürücülerin monte edilmesi tavsiye edilir.
Diğer uygulamalar için, montaj talimatları, koruma seviyesinin değerlendirilmesine dayalı olacaktır ve daha iyi koruma için daha iyi olacaktır.
Yatay kurulum
Daha iyi koruma ve yükseklik ekseni için koruma eklemek için güneş enerjisi uygulamalarında döner tahriklerin azimut eksenine baş aşağı monte edilmesi tavsiye edilir.
Diğer uygulamalar için, montaj talimatları, koruma seviyesinin değerlendirilmesine dayalı olacaktır ve daha iyi koruma için daha iyi olacaktır.
