Ürün ayrıntıları:
|
modeli: | dikey 9 inç | Dişli Oranı: | 61:1 |
---|---|---|---|
Başvuru: | Güneş Takip Sistemi | Menşe yeri: | Changzhou, Çin |
Motor: | 24VDC | sertifika: | ISO9001, CE |
Kurulum: | Dikey | Bakım: | 1 yıl |
renk: | istendiği gibi | ||
Vurgulamak: | worm gear slewing ring,worm gear motor |

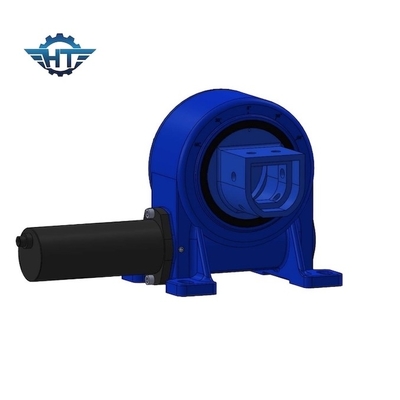

Güneş Takip Sistemi için 24V DC Motorlu Kapalı Muhafaza IP66 Sonsuz Dişli Döner Tahrik
Sonsuz Dişli Döner Tahrik Açıklaması
Sonsuz dişli döner tahrik, döner redüktör olarak da adlandırılan yeni bir döner ürün serisidir.Sonsuz, dişli, mahfaza, motor adaptörü, uç kapağı ve diğer bileşenlerden oluşur.Çekirdek bileşeni olarak zarf solucanını benimseyen döner tahrikler, aynı anda yüksek eksenel kuvvete, radyal kuvvete ve devirme momentine ve ayrıca daha iyi geri tepmeye sahiptir.Normal döner tahrik ile karşılaştırıldığında, sonsuz dişli döner tahrik, daha iyi koruyucu performans, büyük şanzıman torku, daha iyi darbe direnci ve uzun çalışma ömrü avantajlarına sahiptir.
Sonsuz dişli çevirme, güneş izleme sistemi, hava işleme makinelerinin döner şasisi, kamyon vinci, kaya matkabı, delme makinesi, ahşap makine kavrama, kod kalıplama makinesi gibi makinelerin ve güneş enerjisi alanının nispeten döner parçalarında yaygın olarak uygulanır.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Avantajlar
1. Uzun ömürlü ve zorlu ortam koşullarında çalışmaya uygun olarak tasarlanmıştır.
2. Zarf solucanını benimseyin
3. Özelleştirilmiş dahil olmak üzere çeşitli boyutlar mevcuttur.
4. Kolay kurulum ve ürün garantisi.
5. Yaşam boyu teknik destek
