Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | SDE7" |
|---|---|---|---|
| Dişli Oranı: | 57:1 | Nominal Çıkış Torku: | 2000 Nm |
| Tutma Torku: | 13500 Nm | Devirme Torku: | 13200 Nm |
| Yeterlik: | %40 | standart renk: | RAL 9006 |
| Vurgulamak: | worm gear slew drive,slewing ring gear |
||
Güneş Enerjisi İçin Kendinden Kilitlemeli Dişli ile Yüksek İletim Oranı SDE7 Döner Tahrik İzleyiciler
SDE7 Döner Sürücü Açıklaması
CSP tesislerinde, özellikle kule CSP tesislerinde, döner tahrik, izleme sisteminin temel bileşenidir, ayna alanının verimli bir şekilde konsantre edilmesini sağlamak, ışık enerjisinin kullanım oranını iyileştirmek ve CSP istasyonu.güç üretimi.

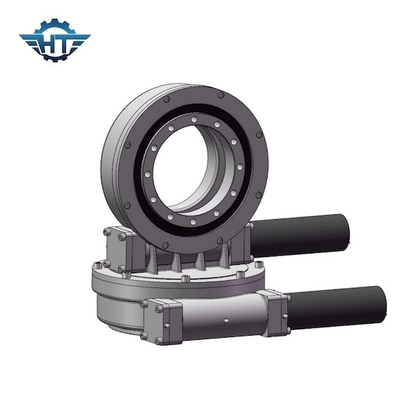

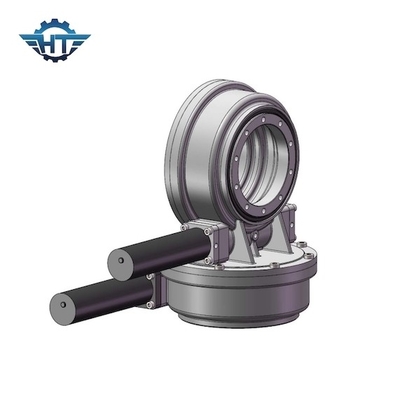

Çift eksenli döner tahrikler, hem dikey hem de yatay olarak dönmesi gereken durumlar için mükemmeldir.Tipik uygulamalar arasında çift eksenli güneş takip cihazları, uydu ve radar çanakları, her iki yönde 360 derece hareket etmesi gereken makineler bulunur.
Changzhou Hangtuo Mechanical Co., ltd profesyonel bir üretici ve döner yatak/döner halka/döner daire, döner sürücüler/döner sürücü ihracatçısı olup, ağırlıklı olarak liman makineleri, madencilik makineleri, kaynak makineleri, inşaat araçları, modüler araçlar, tek veya çift eksenli güneş takip sistemleri ve küçük rüzgar enerjisi sistemleri, uydu, anten vb.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Özellikler
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. İçeride sarmal solucan sürücüsü
3. Yüksek yük sağlamak için çoklu diş teması
4. Kendinden kilitleme işlevi
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
