Ürün ayrıntıları:
|
modeli: | VE9 | Dişli Oranı: | 61:1 |
---|---|---|---|
Başvuru: | Güneş enerjisi | Menşe yeri: | Changzhou, Çin |
sürücü: | 24 VDC planet dişli motor | sertifika: | ISO9001, CE |
Kurulum: | Dikey | Bakım: | Bedava |
renk: | Talep edilen | Ters tepki: | 0.1 dereceden az |
Vurgulamak: | worm drive gearbox,worm gear motor |

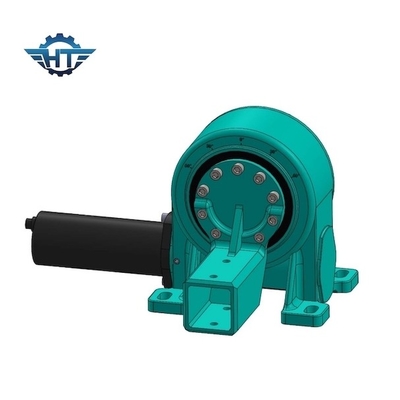

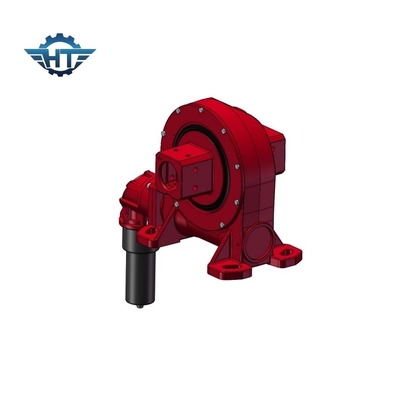

Tek Eksenli Güneş Takip Sistemi İçin Kapalı Ev Döner Halka VE9 Döner Tahrik Şanzıman
VE9 Döner Tahrik Şanzımanı Tanım
1. Yağ sızıntısını verimli bir şekilde önlemek için iskelet yağ keçesi kullanın
2. Tasarlanan montaj boyutu birçok uygulamaya uygun olabilir.
3. Kolay bakım
4. Güçlü yapışma ve sürüş torkuna sahip sonsuz dişli yapısını benimseyin
5. Yazılım kontrol sisteminin arızalanması durumunda içeride sert durdurma
VE Döner Sürücülerin Parametreleri
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Özellikler
1. Döndürme 360 derece
2. Bir tahrik motorunun sol veya sağ taraftan bağlantısı
3. Kurulum sırasında dişli boşluğunu ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Gres fabrikadan önce doldurulmuştu
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
8. Dikey kurulum için uygun yüksek arka tutma torku
Uygulamalar
Sonsuz tahriklerin birçok makine ve ekipmanda, çeşitli uygulamalarda ve çeşitli çalışma koşullarında, örneğin: inşaat ve montaj platformları, orman makinelerine kokpitlerin yerleştirilmesi, malzeme taşıma ekipmanları, güneş sistemlerinin konumlandırılması, üst yapıların kontrolü ve operasyonel uygulamalar gibi etkili olduğu kanıtlanmıştır. inşaat makineleri, endüstriyel vinçler vb.
