Ürün ayrıntıları:
|
| modeli: | VE5 | Dişli Oranı: | 37:1 |
|---|---|---|---|
| Başvuru: | Güneş İzleyiciler | Menşe yeri: | Changzhou, Çin |
| sürücü: | Planet Dişli Motoru | sertifikalar: | ISO9001, CE |
| Kurulum: | dikey yatay | Bakım: | Özgür |
| Renk: | İstendiği Gibi | Ters tepki: | 0.15 derece |
| Vurgulamak: | Dikey Düşük Hızlı Motor Döner Tahrik,Motor Döner Tahrik ISO9001,ISO9001 elektrikli dönüş tahriki |
||

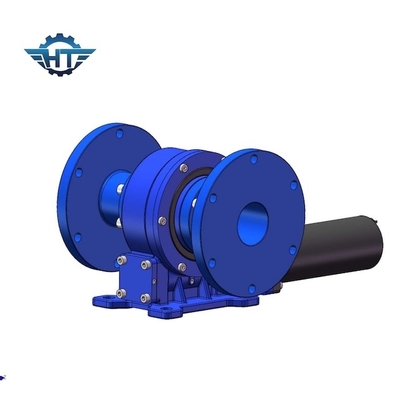

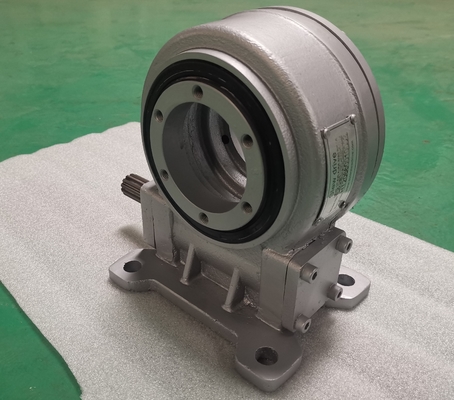

Dikey Düşük Hızlı Döner Tahrik, Küçük Zemin Montaj Sistemi için IP66 5 İnç
Düşük Hızlı Döner Tahrik Açıklaması
Döner redüktör, büyük eksenel kuvvete, radyal kuvvete ve devrilme momentine dayanabilir ve döner tablayı veya braketi yatay ve eğim açılarında döndürmek için çalıştırabilir.Yavaşlamayı sağlamak için sonsuz tahrik dişlisinin kullanımı.Motor tarafından tahrik edilen solucan, döner yatağın dış halkasını döndürmek için tahrik eder, dış halka flanştan tork verir ve döner yatağın iç halkası tabana sabitlenir.Güneş takip braketlerinin yapısal tasarımında, güneş enerjisi üretim verimliliğini izlemek için güç üretim sistemini çalıştırırken ve göreceli olarak dönen iki nesneyi istendiğinde 360 derece döndürmek için çalışan inşaat makinelerinde kullanılır.
| modeli | VE5 | Anavatan | Changzhou, Çin |
| Marka | HT | Tip | kapalı |
| Malzeme | 42CrMo,50Mn | Çıkış Torku | 600 Nm |
| Devirme Momenti Torku | 5 bin mil | Tutma Torku | 9.2 Bin Nm |
| Statik Eksenel Derecelendirme | 16 KN | Statik Radyal Derecelendirme | 27 KN |
| Dinamik Eksenel Derecelendirme | 8 KN | Dinamik Radyal Derecelendirme | 14 KN |
| Dişli Oranı | 37:1 | Yeterlik | %40 |
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
Güneş takip sistemi
Temiz ve yenilenebilir bir enerji olarak güneş enerjisi giderek daha fazla kullanılmaktadır, özellikle izleme fotovoltaik güç üretim teknolojisi, geleneksel fotovoltaik güç üretim teknolojisini takiben ortaya çıkan bir güneş enerjisi kullanım teknolojisidir.
Güneş takip sistemi, fotovoltaik panelleri mümkün olduğunca güneşe dönük tutabilir, güneş fotovoltaik modüllerinin güç üretimini artırabilir, fotovoltaik güç üretim sisteminin yatırım maliyetini etkin bir şekilde azaltabilir ve güneş fotovoltaik modüllerinin kullanım oranını iyileştirebilir.Geleneksel fotovoltaik sistemdeki güç ekipmanını ve fotovoltaik paneli bağlamak için kullanılan iletim yapısı, karmaşık yapı ve yüksek maliyet dezavantajlarına sahiptir.
