Ürün ayrıntıları:
|
| Yapı: | solucan ve solucan çarkı | Malzeme: | 42CrMo, QT |
|---|---|---|---|
| Garanti: | 5 yıl | Başvuru: | Konsantre Güneş Kulesi |
| Boyut: | özelleştirilmiş | Renk: | özelleştirilmiş |
| Motor: | step motor | montaj: | Çift Eksen montajı |
| Vurgulamak: | worm gear slew drive,slewing ring gear |
||

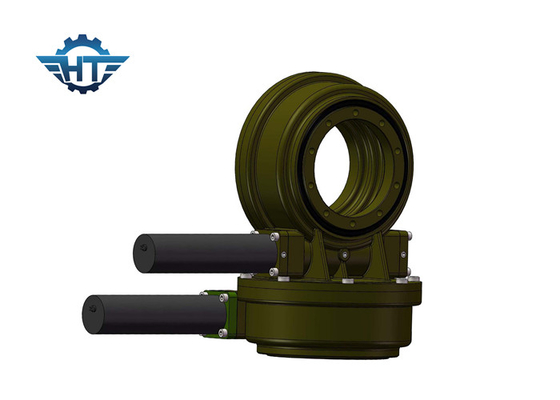

Konsantre Güneş Kulesi için IP66 Sonsuz Dişli Çift Eksenli Döner Tahrik Şanzıman
Sonsuz Dişli Çift Eksenli Döner Tahrik Açıklama
Hangtuo'nun döner tahriki, bazı tamamlanmış yedek parçalarla birlikte mahfaza, döner yatak, sızdırmazlık, sarmal solucandan oluşur.Ayrıca saat yönünde ve saat yönünün tersine dönüş için hareket edebilen döner tahrikler için kullanılan Elektronik motor ve Hidrolik motoru da üretebiliriz.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Açıklama: Yukarıdaki boyutlar ve parametreler güncellenebilir veya ayarlanabilir, daha ayrıntılı boyutlar ve parametreler için lütfensatış çizimleri.
Uygulamalar
Çift eksenli dönüş tahriki, konsantre güneş enerjisi istasyonu kulesinde uygulanabilir.Tower CSP, çift tank yapısını benimser ve ikili nitrat, ısı emici ve ısı depolama ortamı olarak kullanılır.Büyük ölçekli heliostat alanı tarafından toplanan güneş enerjisi, erimiş tuzu depolamak için kullanılır ve daha sonra erimiş tuz, elektrik şebekesinin sevk talimatına göre su ile değiştirilir.Üretilen yüksek sıcaklık ve yüksek basınçlı buhar, türbin jeneratör setini sürekli, kararlı ve programlanabilir güç çıkışı üretecek şekilde çalıştırır.
