Ürün ayrıntıları:
|
| modeli: | VE Serisi | Dişli Oranı: | 31:1~150:1 |
|---|---|---|---|
| Başvuru: | Güneş Yenilenebilir Enerji | Menşe yeri: | Changzhou, Çin |
| Motor: | Elektrik Motoru/hidrolik Motor/servo Motor | sertifika: | ISO9001, CE |
| Kurulum: | Dikey | Bakım: | Bedava |
| renk: | istendiği gibi | Ters tepki: | 0.1 dereceden az |
| Vurgulamak: | worm gear slewing ring,worm gear motor |
||

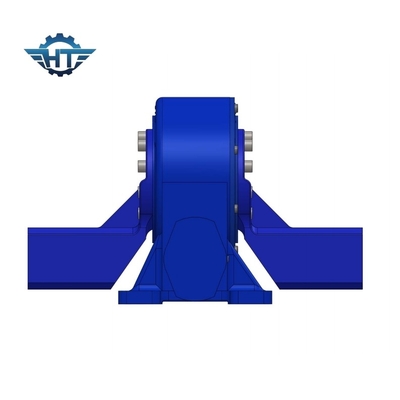

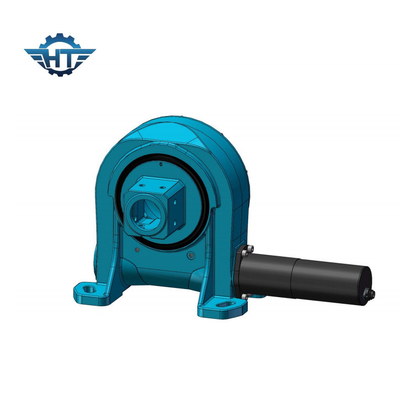

Güneş Enerjisi Yenilenebilir Enerji için Dikey Montajlı Tek Eksenli Sonsuz Dişli Döner Tahrik
Sonsuz Dişli Döner TahrikTanım
Döner sürücülerimiz, 1 inç ila 25 inç arasında çeşitli model boyutlarında, 0,3 ila 21 kNm arasında performans aralıklarında gelir.Ayrıca farklı boşluklara sahip döner tahriklerimiz var.Sürücüler, aynı dişli kutusundan hem yük tutma hem de dönme torku gerektiren uygulamalar için çok uygundur.Ayrıca çift eksenli (aynı anda dönen eksenler) veya aynı eksende çift tahrikli (aynı halka dişlisini bir eksende süren iki sonsuz dişli) yapılabilir ve dikey, yatay veya ikisi birden.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
Döner tahrik redüktörü, tam daire dönüşü ve düşük hız gereksinimleri gerektiren durumlarda kullanılabilir.Daha fazla tork güç aktarımı, daha yüksek hassasiyette hareket aktarımı elde etmek veya kompakt gövde yapısına ve daha yüksek entegrasyon gereksinimlerine sahip bir mekanizma seçmek gerektiğinde, döner tahrik iyi bir çözümdür.
