Ürün ayrıntıları:
|
| Malzeme: | QT | Garanti: | 5 yıl |
|---|---|---|---|
| Hizmet: | OEM Tasarım | Ekseni Döndür: | İki Eksen |
| Renk: | Gümüş grisi | Kurulum Sitesi: | Çatı ve Tarla |
| Ambalajlama: | kontrplak | Başvuru: | Çift Eksenli Güneş Takip Sistemi |
| Vurgulamak: | worm gear slew drive,slewing ring gear |
||

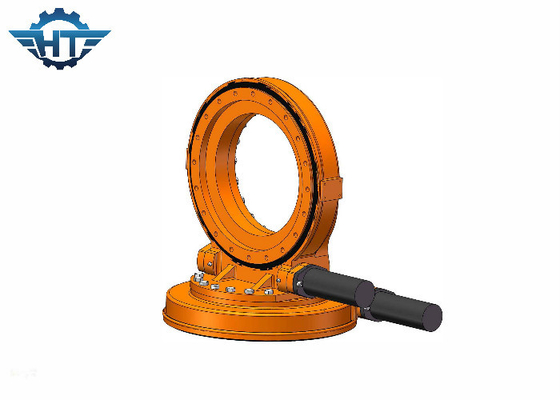

Çift Eksenli Güneş Takip Sistemi İçin Uzun Ömürlü ve Yüksek Hassasiyetli Döner Tahrik Şanzımanı
SDE12 Döner Tahrik Şanzıman Açıklaması
Tutma torku: 40560 Nm
Statik eksenel derecelendirme: 77 kN
Statik radyal güç: 190 kN
Dişli oranı: 78:1
İzleme hassasiyeti: ≤ 0.1
Devirme momenti torku: 25000 Nm
Çıkış torku: 5800 Nm
Ağırlık: 160 kg
Hangtuo döner tahrik, esas olarak bir döner yatak, bir sonsuz dişli, mahfaza ve bir hidrolik veya bir elektrik motorundan oluşur.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Başvuru
Kapalı gövdeli döner tahrikler, ağır yükleyici taşıyıcılar, liman mobil vinci, gemi kaldırma, pençeli kamyonlar, konteyner kaldırma vinci ve hareketli portal vinçler, maden makinesi, ekskavatör, beton makinesi, kağıt makinesi gibi farklı mühendislik uygulamalarında yaygın olarak kullanılmaktadır. rüzgar enerjisi üretim sisteminin yanı sıra döner tahrik sistemimizi de kullanır.
Güneş enerjisi endüstrisinde döner bir tahrik kullanıldığında, kullanıcıların güneş panellerinin gerçek alanına göre ideal olanı seçmeleri gerekir.
Genel olarak, 3 inç döner tahrik, 3-5㎡ güneş paneli, 7 inç 10-17 ㎡ güneş paneli, 9 inç 18-30 ㎡, 12 inç 31-45㎡ ve 14 inç ile gelen güneş enerjisi sistemi için uygundur. 46-60㎡ için.
