Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Garanti: | 10 yıl |
|---|---|---|---|
| Başvuru: | Tek Eksen Eğimli Güneş Takip Cihazları | Ekseni Döndür: | Tek Eksen |
| Hizmet: | OEM Tasarım | Ambalajlama: | kontrplak |
| Motor: | Elektrik motoru | Kurulum Sitesi: | Çatı ve Tarla |
| Vurgulamak: | worm gear slew drive,slewing ring gear |
||

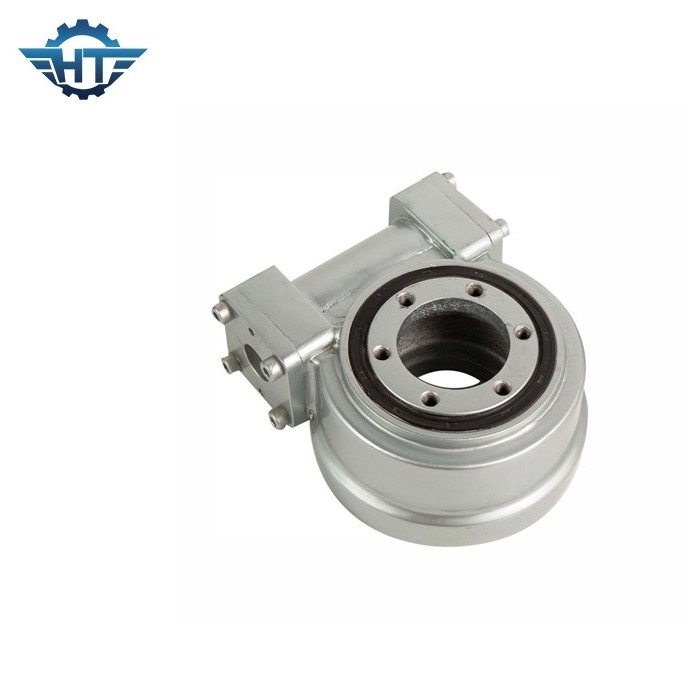

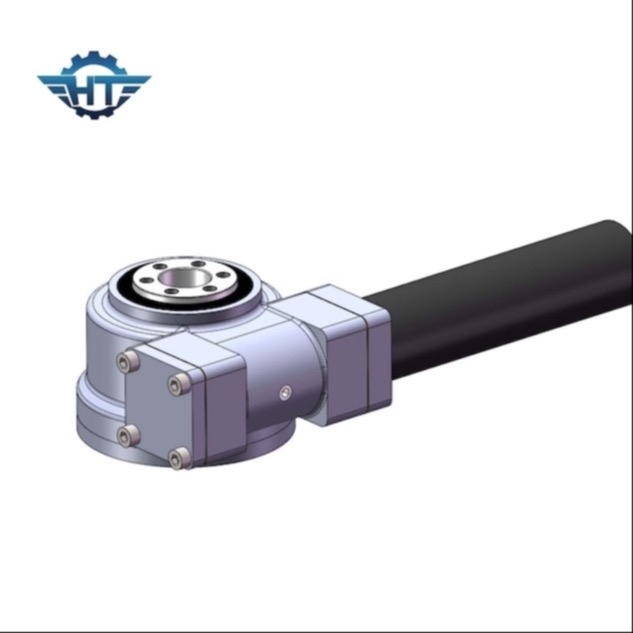

Tek Eksen Eğimli Güneş İzleyiciler İçin Yatay Döner Tahrik Şanzımanı
Döner Tahrik Şanzıman Açıklaması
SE döner tahrik, proje vahşi zorlu çalışma koşullarında ve korozyon önleyici olduğunda iyi bir seçimdir.Kavisli diş dişlisi ile tasarlanmıştır, üstün bir kum fırtınası önleme, saha kullanımının düzgün çalışması ile çıkış torkunu artıracaktır.Hangtuo döner tahrik, esas olarak bir döner yatak, bir sonsuz dişli, mahfaza ve bir hidrolik veya bir elektrik motorundan oluşur.Hangtuo ile kurumsal, deneyimli teknik uzmanlarla doğrudan iletişim, iyi tavsiyeler ve tatmin edici anlaşmalar anlamına gelir.Müşterilerin taleplerine uygun değişiklikler hızlı ve güvenilir bir şekilde gerçekleştirilebilir.Dilerseniz dişli motor bağlantısına, uzun şafta ve alternatif boyama işlemine veya renklerine uygun farklı bir adaptör isteyin.3D çizimler, profesyonel geliştirme ve bir prototipin test edilmesi gibi iyi belgeler.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Uygulamalar
Döner tahrikler, güneş takip sistemi, CPV, CSP, HCPV, rüzgar türbini ve uydu anten çanağı için yaygın olarak kullanılabilir.Bu ürünler, zorlu çevre koşullarında çalışan uzun ömür için tasarlanmıştır.
Bizim avantajlarımız
Hızlı Reaksiyon Süreleri
Seri üretim için akıllı süreç kontrolünde ve müşteri odaklı ürün geliştirmede uzun vadeli deneyim.
Ürün Avantajı
Döner Tahrik (Kapalı Tip, Dikey Tip, Çift Eksenli Tip, Hassas Tip) Kum saati sonsuz döner tahrik, güçlü devirme momenti torku ve statik kendi kendine kilitleme işlevine sahip döner yatağa dayanmaktadır.Çok diş temas yüzeyi, yüksek yükleri sürmek için özel olarak tasarlanmıştır.
istikrarlı kalite
Kritik Kalite Kontrol Noktaları kurun, tesis genelinde toplam 9 pozisyon.Kritik kalite kontrol noktaları kurduk, kilit süreçte kesinlikle kontrol etmek için kalite kontrol talimatları yapıyoruz.Yüksek hassasiyet ve ölçüm ölçer kalibrasyonu kullanıyoruz.
Test yapmak
Gelişmiş ölçüm cihazı
Ölçüm kalibre edilmelidir, kontrol edilir ve yalnızca nitelikli gösterge kullanılabilir.
