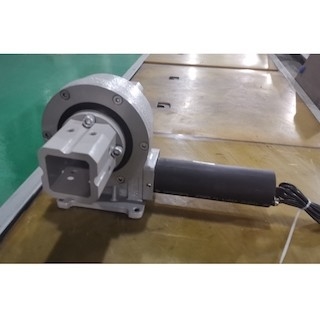

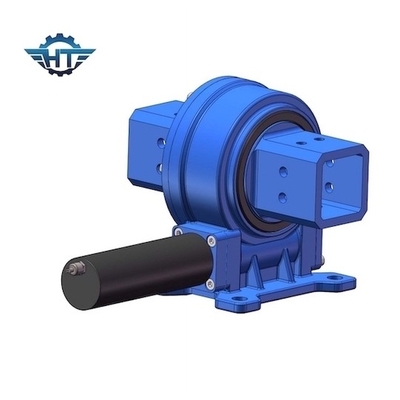

84*84 Tüp Dikey Döner Tahrik

84*84 Tüp Dikey Döner Tahrik
84*84 Tüp Dikey Döner Tahrik 84*84 Tüp Dikey Döner Tahrik

Büyük resim :  84*84 Tüp Dikey Döner Tahrik

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HT
Sertifika: CE, ISO9001
Model numarası: VE9"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

84*84 Tüp Dikey Döner Tahrik

Açıklama
Malzeme: 50Mn, 42CrMo modeli: VE9 dikey dişli
Dişli Oranı: 61:1 Nominal Çıkış Torku: 8784 Nm
Tutma Torku: 80 kNm Devirme Torku: 16 kNm
Yeterlik: %40 Hassas: 0.15 derece
Vurgulamak:

84*84 Tüp Dikey Döner Tahrik

,

Dikey Döner Tahrik 50Mn 42CrMo

,

0.15 derece Sonsuz Dişli Döner Tahrik

9 İnç Dikey Tek Eksenli Döner Sürücüler, Güneş Takip Sistemi için 84 * 84 Tüp Boyutu



Dikey Tek Eksenli Döner Sürücüler Açıklama



Döner sonsuz vidalı tahrik sistemi, döner halka, taban plakası ve sonsuz vidadan oluşan kompakt yapılı bir ünitedir.Bu ünite, bir döner halkanın ve bir solucanın avantajlarını tek bir ünitede toplar.



modeli: VE9 Anavatan Changzhou, Çin
Marka HT Tip kapalı
Malzeme 42CrMo,50Mn Çıkış Torku 8784 Nm
Devirme Momenti Torku 16 Bin Nm Tutma Torku 80 KNm
Statik Eksenel Derecelendirme 60 KN Statik Radyal Derecelendirme 130 KN
Dinamik Eksenel Derecelendirme 30 KN Dinamik Radyal Derecelendirme 65 KN
Dişli Oranı 61:1 Yeterlik %40



VE Model Performans Parametreleri



VE Model Performans Parametreleri
modeli Nominal Çıkış Torku (Nm) Tutma Torku (kN.m) Devirme Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Hassas

(Derece)

IP Çalışma Tep(℃) Kendinden kilitleme Ağırlık (kg)
3" 806 9 5 22 15 31:1 %40 ≤0.15 66 -40~+80 Evet 12kg
5" 962 30 6 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 18kg
7" 7344 60 10 34 58 51:1 %40 ≤0.15 66 -40~+80 Evet 32kg
8" 8000 70 14 50 80 50:1 %40 ≤0.15 66 -40~+80 Evet 28kg
9" 8784 80 16 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 52kg
12" 11232 100 25 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 65kg
14" 12240 120 48 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 88 kg
17" 14688 136 67 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 135 kg
21" 18000 140 89 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 192 kg
25" 21600 150 112 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 251 kg



Uygulamalar



Kombine yükleri kaldırabilen sürekli veya döngüsel hareketle yavaş dönüş gerektiren uygulamalar için uygundur.Ürün, bir elektrik veya hidrolik motoru bağlamanın yanı sıra tüm sistemi ekipmana bağlamak için standart ölçülerdedir.

Kompaktlığı, yüksek rijitliği ve bahsedilen diğer avantajları nedeniyle, mobil montaj platformları, uydu sistemi, nakliye araçlarındaki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzayabilir döner merdivenler gibi çeşitli ekipmanlarda, büyük tekerlekli ünitelerde bir sonsuz tahrik sistemi kullanılmaktadır. deniz portalı taşıyıcıları.
