Ürün ayrıntıları:
|
| Çevirme Aralıkları: | ±60° | Malzeme: | 42CRMN, 50Mn |
|---|---|---|---|
| Başvuru: | Güneş İzleyiciler | Garanti: | 10 yıl |
| Renk: | Portakal | Boyut: | 3 inç ila 25 inç |
| Motor: | 24VDC, 220VAC | Sonsuz Dişli: | Çift Zarflama |
| Vurgulamak: | Elektrikli Planet Sonsuz Dişli Döner Sürücü,220VAC Döner Dişli Sürücü,220VAC Sonsuz dişli döner sürücü |
||

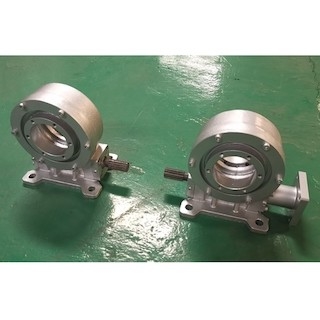

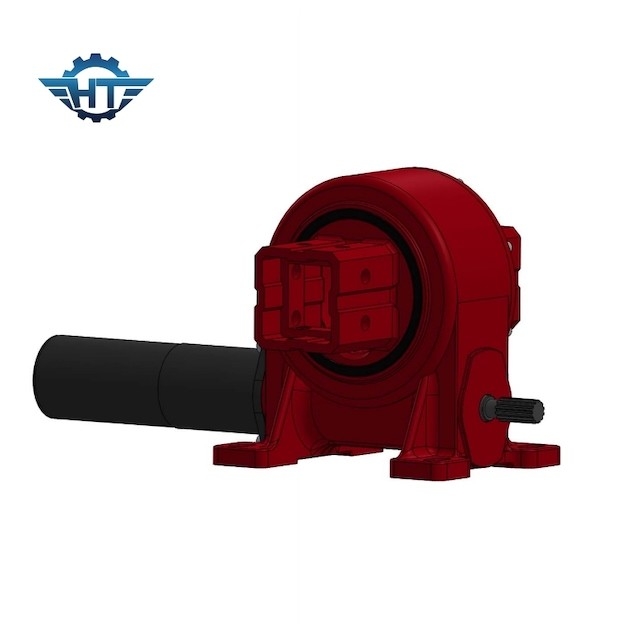

Güneş İzleyiciler İçin Elektrikli Planet Dişli Motorlu Kapalı Ev VE8 Döner Dişli
Döner Dişli Tahrik Açıklaması
Kapalı güneş izleme Döner Tahrik, kapalı tip, açık gövde tipi, dikey tip, çift eksenli tip, yüksek hassasiyetli tip, sonsuz tahrik tipi vb. Gibi birçok tipe sahiptir. Döner tahrik, çoklu diş temasına sahip çift sarmal sonsuz dişli yapısına dayanmaktadır. yüksek yükleri sürmek için özel olarak tasarlanmıştır.Güçlü devirme momenti torkuna ve statik kendi kendine kilitleme işlevine sahiptir.
Planet dişli redüksiyon dişli kutusunun çalışma prensibi, orantılı tork dağılımı nedeniyle büyük bir radyal yük taşımasını sağlar.Dahası, döner tahriklerimiz farklı motor türlerine, hidrolik motora, 24vdc/12vdc elektrik motoruna, servo motora, step motora takılabilir ve müşterilerin farklı ihtiyaç ve taleplerini karşılayan tüm seri döner dişli kutusu boyutlarına sahibiz.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Kurulum Önlemleri
Döner yatak, mekanik bileşenlerin dönen yapısı tarafından üretilen ek kuvvetin çoğunu taşır ve büyük yük basıncı ve zorlu çalışma ortamı gibi faktörler, performansı için daha yüksek gereksinimler ortaya koymuştur.İnşaat faaliyetlerinin sorunsuz ilerlemesini sağlamak için yüksek kaliteli döner yatak ürünleri seçmek çok önemlidir ve kurulum ve kullanım detayları gevşetilemez.
1. Kaliteyi onaylayın.Döner yatak monte edilmeden önce, döner yatağın nakliye sırasında ciddi korozyon ve deformasyon gibi büyük ölçüde hasar görmediğini doğrulamak için dikkatli bir görsel inceleme yapılmalıdır.
2. Kirleri temizleyin.Döner yatağın içinde kum parçacıkları ve demir talaşları gibi yabancı cisimler olduğunda, makinenin çalışması sırasında bitişik bileşenlerde aşınmaya neden olacak, periyodik olmayan titreşim oluşacak ve ayrıca esnek olmayan dönüş arızaları olacaktır.Mekanik ömrü kısaltın.
3. Kesinlik sağlayın.Parçalar takıldıktan sonra döner yatak düzlemi ile montaj düzlemi arasındaki teması kontrol etmek gerekir.Boşluk varsa, cıvata sıkıldıktan sonra döner yatağın deforme olmaması için boşluğu doldurmak için boşluğu doldurabilecek malzeme kullanılmalıdır.
