Ürün ayrıntıları:
|
modeli: | SE 1 İnç | Salon sensörleri: | İsteğe bağlı |
---|---|---|---|
hız: | 0,03~1 dev/dak | Dişli Oranı: | 32:1 |
IP sınıfı: | IP66 | Geri Tutma Torku: | 1850 mil |
Devirme Torku: | 320 mil | GTİP Kodu: | 8483409090 |
Vurgulamak: | 1RPM Sonsuz Dişli Döner Tahrik,Sonsuz Dişli Döner Tahrik IP66,IP66 döner yatak tahriki |

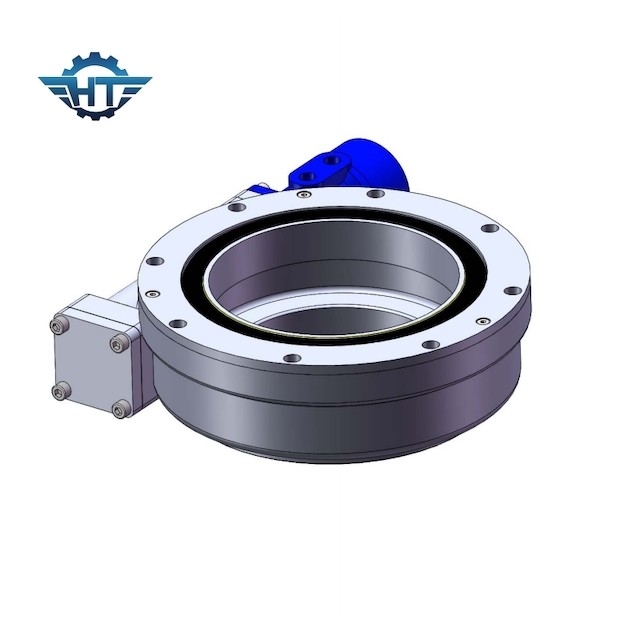

Güneş Enerjisi Paneli Takip Sistemi için SE1 Küçük Sonsuz Sürücü Döner Tahrik
Sonsuz Dişli Döner Sürücüler Giriş
Döner bir tahrik, ağır fakat yavaş dönen bir yükü, genellikle geleneksel bir vinç, bir salıncak yarder veya yatay eksenli bir yel değirmeninin rüzgara bakan platformu gibi yatay bir platformu destekleyebilir.Şimdi, güneş enerjisinde yaygın olarak kullanılmaktadır: tek eksenli güneş takip sistemi, çift eksenli güneş takip sistemi, konsantre güneş enerjisi, fresnel, ısı kulesi ve hatta antende.
Helisel dişli ve kum saati solucanı, eksenel kuvveti, radyal kuvveti ve devirme momentini aynı anda taşıyabilmesini sağlayan çoklu diş teması elde etmesini sağlar.

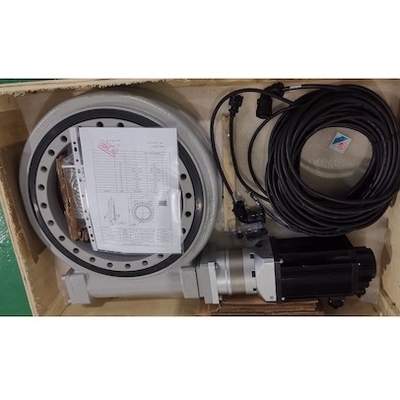

Döner Tahrik Dişli Motoru
Eşleşen motor, farklı müşterilerin teknik taleplerine ve gereksinimlerine göre seçilecektir.
Gerilim | çıkış gücü | çıkış hızı | su geçirmezlik |
24VDC | 5-60W | 10-100rpm | IP65 |
Açıklama | Özel motorlar ihtiyaçlarınıza göre özelleştirilebilir. | ||
Enkoder ve dişli kutusu sabitlenebilir. | |||
Planet dişli kutusu, farklı taleplere göre eşleştirilebilir |
Avantajlar
Profesyonel teknik ekibimiz, detaylı talebinize göre uygun döner tahrik çözümleri sağlayabilir.
Döner tahrikler, farklı motor türleri, kodlayıcılar, hall sensörleri ve ayrıca kontrolörler sağlayabiliriz.
Kurulum kılavuzu, takip sistemi düzenleme önerileri sağlayabiliriz
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet |
204 |
Uygulamalar
Fotovoltaik takip sistemleri
Fotovoltaik izleme sistemlerinin tasarım ilkeleri karmaşık değildir.Güneşin ışınım açısı sürekli değiştiği için, geleneksel sabit fotovoltaik paneller, izleme teknolojisini kullandıktan sonra artık "ölü nesneler" değildir.Aksine, ayçiçekleri gibi güneşi kovalayabilir ve alınan güneş radyasyonu miktarını artırabilir, böylece elektrik santralinin genel elektrik üretimini iyileştirebilirler.
