Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | çift eksen 5 inç |
|---|---|---|---|
| Dişli Oranı: | 37:1 | Yeterlik: | %40 |
| Başvuru: | güneş takip sistemleri | sertifika: | ISO9001, CE |
| Kurulum Sitesi: | Açık Alan, Düz Çatı | Özellikler: | Güvenli, Hızlı Kurulum |
| Vurgulamak: | Çift Eksenli Döner halka Sürücüsü,PV Panel Döner halka Sürücüsü,PV Panel sonsuz tahrikli döner halka |
||

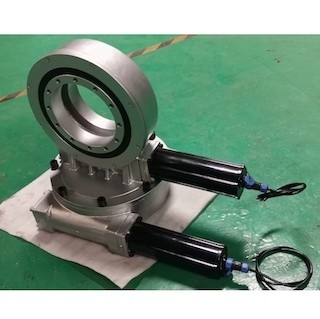

Tek Eksenli Güneş Takip Sistemi için 24VDC Dişli Motorlu 3 İnç Tek Eksenli Küçük Döner Tahrik
Küçük Döner Tahrik Açıklaması
Döner tahrik, genellikle sonsuz vida, dişli, mahfaza, motor ve diğer bileşenlerden oluşan, genellikle döner yatak adı verilen yeni bir döner ürün türüdür.Çekirdek bileşenler döner yatak olduğundan, eksenel kuvvet, radyal kuvvet ve devrilme momentini aynı anda taşıyabilirler.Geleneksel döner ürünlerle karşılaştırıldığında, yeni döner tahrik cihazı, uygun kurulum, uygun bakım ve daha büyük kurulum alanı özelliklerine sahiptir.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Uygulamalar
Çift eksenli çevirme ünitelerimiz, birbirinden bağımsız olarak ayrılmış iki ekseni döndürerek tork üretir ve geniş bir aralıkta kararlı ve yüksek hassasiyetli aktarım sağlar.Uygulamalar arasında güneş izleyicileri, heliostatlar, konsantre fotovoltaikler (CPV) ve uydu ve radyo antenleri bulunur.
