Ürün ayrıntıları:
|
Tip: | VE3 sonsuz dişli tahrik | Anavatan: | Changzhou, Çin |
---|---|---|---|
Koruma: | IP66, kapalı | İşlev: | Yüksek Arka Tutma Torku |
paket: | KONTRPLAK KUTU | Garanti süresi: | 5~10 yıl |
Başvuru: | Güneş Paneli Takip Sistemi | Korozyon Derecesi: | C4, C5 |
Vurgulamak: | 3 İnç Motorlu Sonsuz Dişli Kutusu,Motorlu Ağır Yük Sonsuz Şanzıman,Ağır Yük Döner Tahrikli Şanzıman |

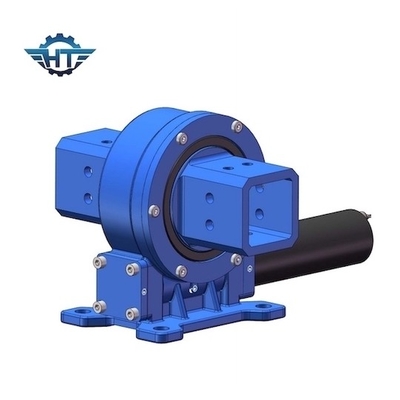

3 İnç Dikey IP66 Döner Tahrik Şanzıman, Güneş Paneli Takip Sistemi İçin Ağır Yükleme
Döner Tahrik Şanzıman Açıklaması
VE6 döner tahrik, tek eksenli bir güneş takip sistemi için tasarlanmış, içinde yarım dişli ve limit durdurmadır.Döner tahriklerimiz, maksimum dişli torku ve en yumuşak dönüş için kum saati sonsuz teknolojisi ile güçlendirilmiştir.
6 inç Döner Tahrik | |
Marka | Hangtuo |
Çıkış Torku | 5100Nm |
Devirme Momenti Torku | 8000 Nm |
Tutma Torku | 39000 Nm |
Statik Eksenel Derecelendirme | 110 kN |
Dişli Oranı | 51:1 |
Tetikleme Hassasiyeti | ≤0.15° |
Net ağırlığı | 12 kg |
Standart | CE/ISO |
Anavatan | Çin |
Hizmet | OEM hizmeti, Özelleştirilmiş Çözüm |
Malzeme | 42CrMo, QT |
Taşıma Şartları | deniz, hava, demiryolu, ekspres |
Teslimat süresi | 3~45 Gün |
en yakın liman | Şanghay, Ningbo |
Ödeme şartları |
T/T, Paypal |
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Uygulamalar
Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) gibi çift eksenli güneş takip cihazları ve uydu veya radar çanaklarıdır.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları yer alır.
