Ürün ayrıntıları:
|
modeli: | VE9 sonsuz dişli sürücü | Özellik: | Kilitleme Dişli Mekanizması |
---|---|---|---|
sertifika: | ISO9001, CE | Garanti: | 5~10 yıl |
Malzeme: | 50Mn, 42CrMo | Başvuru: | Braket Takip Sistemi |
Renk: | Gümüş grisi | Hassas: | 0.15 derece |
Vurgulamak: | VE9 Sonsuz Dişli Döner Sürücü,Sonsuz Dişli Döner Sürücü IP66,sonsuz dişli IP66 |

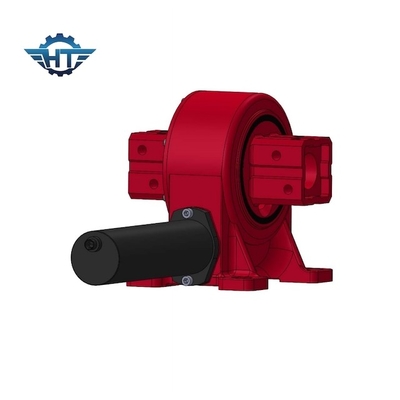

VE9 Sonsuz Dişli Güneş Paneli Montaj Braketi Takip Sistemi İçin Dikey Döner Tahrik
Sonsuz Dişli Kendinden Kilitli Döner Tahrik Ürün Açıklaması
Döner tahrik, tahrik güç kaynağı ile entegre edilmiş bir indirgeme aktarım mekanizmasıdır.Sonsuz dişli mekanizmaya sahiptir, bu nedenle kendi kendine kilitlenir.Ayrıca dış gövdeye ve iskelet sızdırmazlığına sahiptir, bu nedenle koruma derecesi IP66'dır.Döner sürücünün dönüşü, tek bir eksende veya birden fazla eksende birlikte olabilir.Dönme, yavaşlama fonksiyonlarını bütünleştiren, basit bir yapıya sahip ve aynı zamanda uygun üretim ve bakıma sahip genel amaçlı bir redüksiyon şanzıman mekanizmasıdır.Döner tahrik, sınırsız çevresel dönüş ve hız azaltma gerçekleştirebilir ve daha büyük eksenel kuvvete, radyal kuvvete ve devrilme kuvvetine dayanabilir.Yüksek doğruluk, kompakt yapı ve büyük taşıma kapasitesi avantajlarına sahiptir.30 yıllık saha ömrü için tasarlanmış, test edilmiş ve kullanılmıştır.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Uygulamalar
Döner tahrik uygulaması genellikle rüzgar türbinleri, ağır yük taşıyıcıları, güneş takip cihazları, liman vinçleri, hidrolik ekipman, vinç direksiyon mekanizmaları, otomasyon sistemleri, ağır yük manipülatörleri, yalpalama ve yunuslama kontrol tablolarında bulunur.
