Ürün ayrıntıları:
|
| Dişli Oranı: | 31:1 | Normal Çıkış Torku: | 533 Nm |
|---|---|---|---|
| Menşe yeri: | Changzhou, Çin | Tutma Torku: | 7000 Nm |
| Devirme Torku: | 744 Nm | Nominal Çıkış Torku: | 0,065 devir/dakika |
| kullanım: | Güneş enerjisi | Koruma Özelliği: | IP66 |
| Vurgulamak: | 24VDC 3" Sonsuz Dişli Döner Tahrik,Sonsuz Dişli Döner Tahrik 7000 Nm,7000 Nm Döner tahrik şanzıman |
||

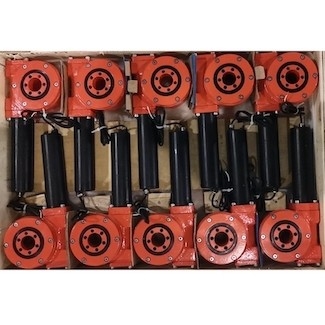

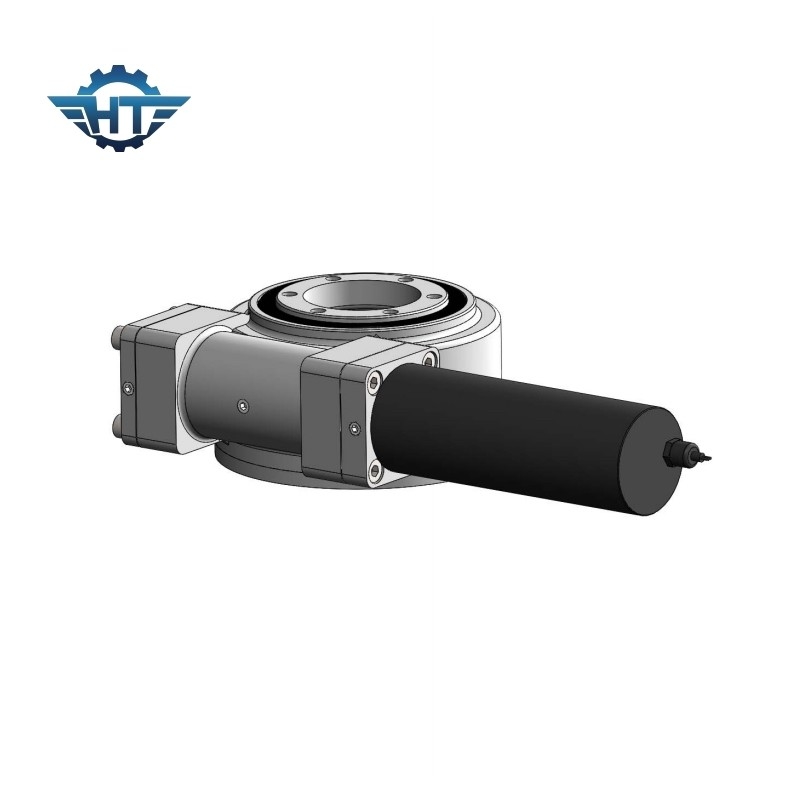

Kapalı Sonsuz Dişli Döner Tahrik, Güneş Enerjisi İçin 24VDC Dişli Motorlu 3 İnç
Kapalı Sonsuz Dişli Döner Tahrik Açıklama
SE döner tahrikler esas olarak güneş takip sistemi, inşaat makinelerinde kullanılır.Çoklu kullanımları nedeniyle döner tahrikler, çeşitli model boyutları, performans aralıkları ve montaj özellikleriyle gelir.Sürücüler, aynı dişli kutusundan hem yük tutma hem de dönme torku gerektiren uygulamalar için çok uygundur.Ayrıca çift eksenli (aynı anda dönen eksenler) veya aynı eksende çift tahrikli (aynı halka dişlisini bir eksende hareket ettiren iki sonsuz dişli) yapılabilirler.
SE Modeli Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | devirme tork (kN.m) |
Tutma tork (kN.m) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas (derece) |
IP | çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kilogram) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 204 |
Eşleşen Dişli Motorun Özellikleri
1. Dişli motorun çıkış mili, dişli kutusunun maksimum torkunu büyük ölçüde artıran çift destek yapısına sahiptir.
2. Güneş dişlisi ve planet dişli, dişli kutusunun maksimum torkunu artıran ve hizmet ömrünü uzatan kamalar ile birbirine bağlanmıştır.
3. Giriş aşaması, yüksek hızda düşük gürültü ve kararlı çalışmaya sahip helisel dişliyi benimser.İç dişli, şanzıman oranını büyütmek ve tasarımı esnek hale getirmek için ayrılmıştır.Şanzıman ve motor eksenel dişli mafsallarla sabitlenmiştir, bu da eşleşme doğruluğunu artırır ve gürültüyü azaltır..
4. 10.000 saatten fazla hizmet ömrü ile ultra sessiz ve kararlı çalışma.
