Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | SE14" |
|---|---|---|---|
| Dişli Oranı: | 85:1 | Nominal Çıkış Torku: | 6550Nm |
| Tutma Torku: | 68000Nm | Devirme Torku: | 54200Nm |
| Eksenel Yük: | 680 kN | Radyal Yük: | 230 kN |
| Vurgulamak: | solar tracker drive,slewing gear |
||

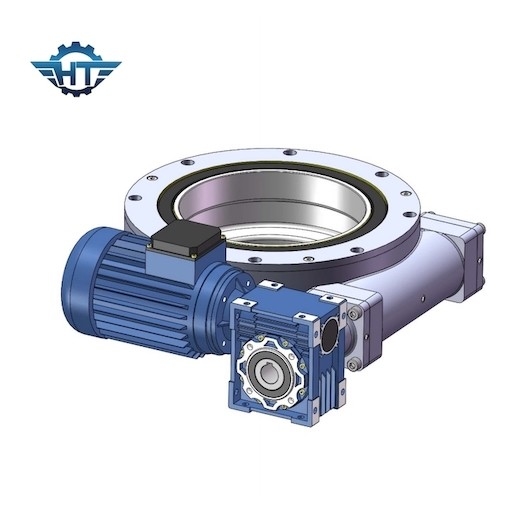

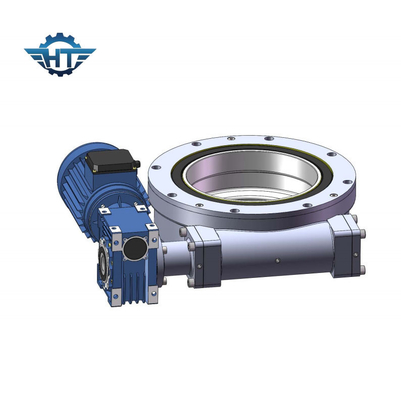

Vinçler ve İnşaat Makineleri için 14 İnç Büyük Hidrolik Döner Tahrik
Hidrolik Döner Tahrik Açıklaması
1. Diş tipi: Helisel diş
2. Rulman yükü: hafif yük
3. Sürücü tipi: Motor sürücüsü
4. Modül: 5/3.75
5. Sonsuz mil sayısı: 1
6. Dişli Oranı: 85: 1
7. Verimlilik: %40
8. Kendinden kilitlenen dişliler: EVET
9 Ağırlık: 63 kg
Devirme Momenti Torku: Bu tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yerçekimi yüküdür.Gerçek tork, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük: Döner yatak eksenine dikey yük
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku: Ters torktur. Tahrik ters döndüğünde ve parçalar zarar görmediğinde, Elde edilen maksimum tork tutma torku olarak adlandırılır, kırık tork olarak da görülür.
Kendiliğinden kilitlenme: Yalnızca yük olduğunda, döner tahrik, dönüşü tersine çeviremez ve bu nedenle kendi kendine kilitlenme olarak adlandırılır.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Açıklama: Daha detaylı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
