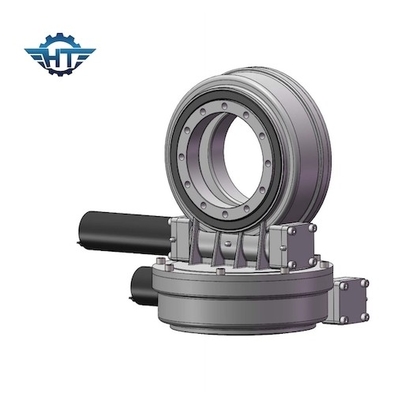

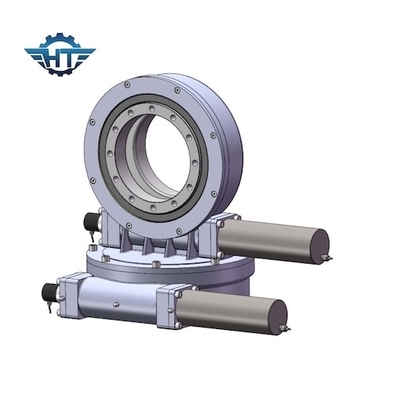

Tam Daire İzleme Hareketi için Çift Eksenli Sonsuz Sürücü Solar Tracker Döner Tahrik

Tam Daire İzleme Hareketi için Çift Eksenli Sonsuz Sürücü Solar Tracker Döner Tahrik
Tam Daire İzleme Hareketi için Çift Eksenli Sonsuz Sürücü Solar Tracker Döner Tahrik Tam Daire İzleme Hareketi için Çift Eksenli Sonsuz Sürücü Solar Tracker Döner Tahrik

Büyük resim :  Tam Daire İzleme Hareketi için Çift Eksenli Sonsuz Sürücü Solar Tracker Döner Tahrik

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 398~456/ pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Tam Daire İzleme Hareketi için Çift Eksenli Sonsuz Sürücü Solar Tracker Döner Tahrik

Açıklama
Malzeme: QT modeli: SDE7"
Dişli Oranı: 57:1 Nominal Çıkış Torku: 2000 Nm
Tutma Torku: 13500 Nm Devirme Torku: 13200 Nm
Kurulum: Çift Eksen Montajlı standart renk: İstendiği Gibi
Vurgulamak:

worm gear slewing ring

,

worm gear motor

Tam Daire İzleme için Çift Eksenli Sonsuz Sürücü Solar Tracker Döner Tahrik



Sonsuz Sürücü Döner Sürücü Açıklama



Güneş takip sistemleri, tek eksenli güneş takip sistemi ve çift eksenli güneş takip sistemini içerir.Tek eksenli güneş takip sistemi, eğik ve düz tekli takip sistemini içerir.



Farklı braket yapısına dayalı bir çift eksenli güneş takip sistemi için, üç tip döner tahrik çözümü uygulanabilir:

1. iki yatay (SE tipi) tek eksenli döner sürücü kullanın.

2. bir yatay (SE tipi) ve bir başka dikey (VE tipi) kullanın.

3. bir çift eksenli döner sürücü kullanın.(SDE Tipi)

Tüm bu çözümler güneşi hem dikey hem de yatay olarak takip etmeyi sağlayabilir, bu da güneşi her zaman doğrudan güneş ışığı ile takip etmek anlamına gelir.



Çift Eksenli Güneş Takip Sisteminde Uygulanan SDE7 Döner Tahrik



Ürün adı SDE7 Döner Sürücüler
Çıkış Torku 980 Nm ;723 ft.lbs
Maksimum Çıkış Torku 1938 Nm;1429 ft.lbs
Devirme Momenti Torku 7000 Nm;5163 ft.lbs
Tutma Torku 13200 Nm ;9736 ft.lbs
Statik Eksenel Derecelendirme 133.20 kN ;29943 libre
Statik Radyal Derecelendirme 53 kN ;11977 libre
Dinamik Eksenel Derecelendirme 31.90 kN ;7171 libre
Dinamik Radyal Derecelendirme 27.91 kN;6274 libre
Motor Alternatifleri 12/24/48VDC Motor;Step Motor;fırçasız motor
Ürünler Stili Çift Eksen;CPV/HCPV;Güneş Çanak;Güneş Kulesi
Uygulama Özelliği Güneş Takip Sistemi, Endüstriyel Makina
Önerilen Panel Karesi 30 metrekare



SDE Modeli Döner Tahrik Performans Parametreleri



SDE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Hassas

(derece)

IP

çalışma kademesi

(℃)

Kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0.15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0.15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 705kg



Özelleştirilmiş Hizmetler


1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
