Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | SDE7" |
|---|---|---|---|
| Dişli Oranı: | 57:1 | kendini kilitleme: | Evet |
| Nominal Çıkış Torku: | 2000 Nm | Tutma Torku: | 13500 Nm |
| Devirme Torku: | 13200 Nm | Kesinlik: | 0.15 ° |
| Vurgulamak: | Yüksek Tutma Torklu Döner Sürücü,2000 Nm Çift Eksenli Döner Sürücü,Güneş İzleme Çift Eksenli Döner Sürücü |
||

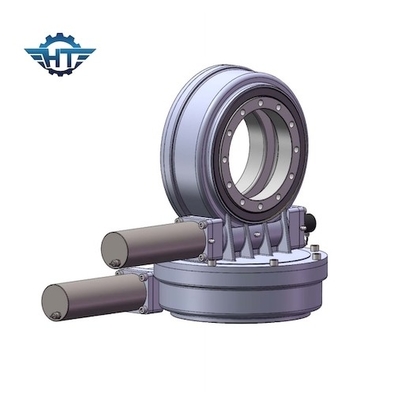

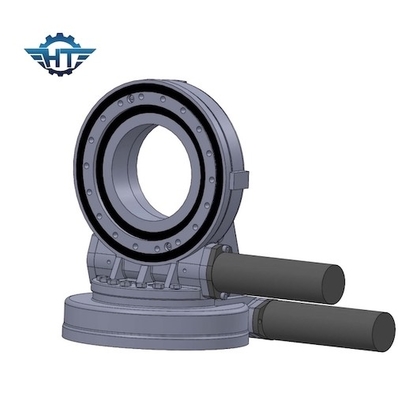

Güneş Takip Sistemi İçin Yüksek Tutma Torklu Çift Eksenli Döner Tahrik
Çift Eksenli Döner Tahrik Açıklaması
Çift eksenli döner sürücüler, çift eksenli güneş takip uygulamalarında mükemmel çözümlerdir.Çift eksenli döner tahrik, döner tahrikli üç tip çözüme sahiptir:
Genel olarak, kolay braket yapısı için yan döner tahrik mükemmel bir çözüm olacaktır, ancak diğer ikisi de çok popülerdir.
İki yatay izleme dönüş sürücüsü
Bir yatay izleme dönüş sürücüsü ve bir dikey izleme dönüş sürücüsü
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Başvuru
Döner tahrik cihazı, hız değişimi ile aynı anda tam daire dönüşünün gerekli olduğu herhangi bir durumda kullanılabilir.Daha büyük torkta güç aktarımı, daha yüksek hassasiyette hareket aktarımı veya kompakt gövde yapısı ve yüksek bütünlük gerektiren mekanizma seçimi gerektiğinde, döner tahrik Cihazları çözümdür.
Daha yaygın uygulamalar genellikle mühendislik ve inşaat makinelerinin tam daire döner yapısı ile güneş enerjisi, rüzgar enerjisi ve çeşitli uzun vadeli otomatik izleme makineleridir.Dijital kontrolün yapılması kolaydır, bu nedenle endüstriyel robotlar alanında birçok uygulamaya sahiptir.
