Ürün ayrıntıları:
|
| modeli: | VE9" | Kendinden kilit: | Evet |
|---|---|---|---|
| Malzeme: | QT | Başvuru: | Tek Eksen Güneş Takip Sistemi |
| sertifika: | ISO9001, CE | Garanti: | 5~10 yıl |
| Renk: | RAL6001 | Kesinlik: | ≤0.1 |
| Vurgulamak: | Dikey 9 İnç Güneş Döner Sürücü,24VDC Motorlu Güneş Döner Sürücü,Tek Eksenli Güneş Döner Sürücü |
||

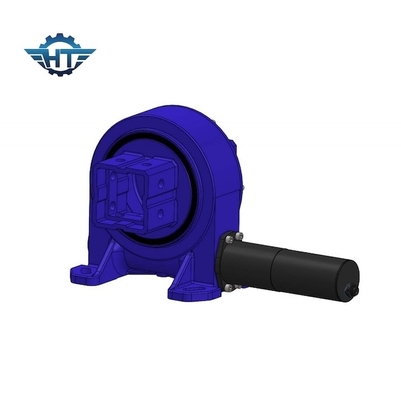

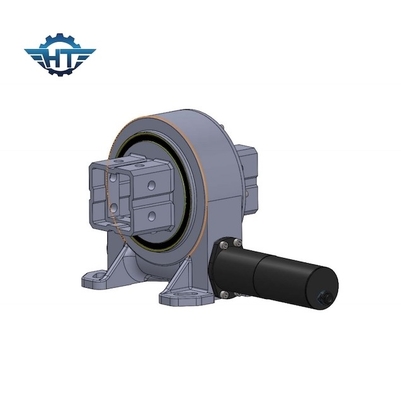

Tek Eksenli Güneş Takip Sistemi için 24VDC Motorlu Dikey 9 İnç Güneş Döner Sürücü
Solar Döner Tahrik Açıklaması
Sonsuz dişli çevirme tahriki, bir tahrik güç kaynağı ile entegre edilmiş tam devirli bir döner redüksiyon şanzıman mekanizmasıdır.Yüksek hassasiyetli rulmanlar, transmisyon takipçisi ve mekanizma bağlantı parçası olarak kullanılır ve döner halkanın iç ve dış halkalarından birine bir aktif parça ve bir tahrik kaynağı bağlanır.Diğer halka, hem şanzıman takipçisi hem de tahrik edilen çalışma parçasının bağlantı tabanı olarak kabul edilir, böylece döner yatağın kendisi tam daire döner özelliğine sahiptir, tahrik güç kaynağı ve ana şanzıman verimli bir şekilde yapılandırılır.Parça, dönme, yavaşlama fonksiyonlarını bütünleştiren, basit bir yapıya ve aynı zamanda uygun üretim ve bakıma sahip olan genel amaçlı bir redüksiyon şanzıman mekanizması yapar.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Özellikler
Döner tahrik, sınırsız çevresel dönüş ve hız azaltma gerçekleştirebilir ve daha büyük eksenel kuvvete, radyal kuvvete ve devrilme kuvvetine dayanabilir.Yüksek doğruluk, kompakt yapı ve büyük taşıma kapasitesi avantajlarına sahiptir.
Uygulamalar
Döner tahrik uygulaması genellikle rüzgar türbinleri, ağır yük taşıyıcıları, güneş takip cihazları, liman vinçleri, hidrolik ekipman, vinç direksiyon mekanizmaları, otomasyon sistemleri, ağır yük manipülatörleri, yalpalama ve eğim kontrol tablolarında bulunur.
