Ürün ayrıntıları:
|
| Tip: | Döner Tahrik | Malzeme: | QT |
|---|---|---|---|
| Başvuru: | Tek Eksen Güneş Takip Sistemi | Garanti: | 10 yıl |
| Renk: | Müşteri Gerekli | Boyut: | 3 İnç - 25 İnç |
| Motor: | 24VDC/220VAC | Özellik: | 30 Alan Ömrü |
| Vurgulamak: | Kendinden Kilitli Planet Slew Drive Şanzıman,25 İnç Solar Slew Drive Şanzıman,24VDC Solar Slew Drive Şanzıman |
||

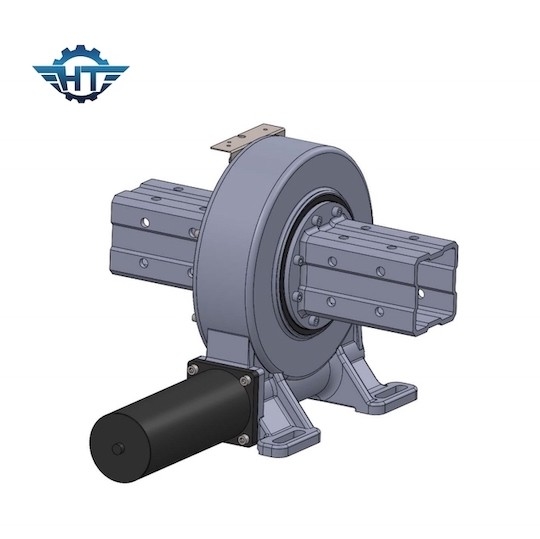

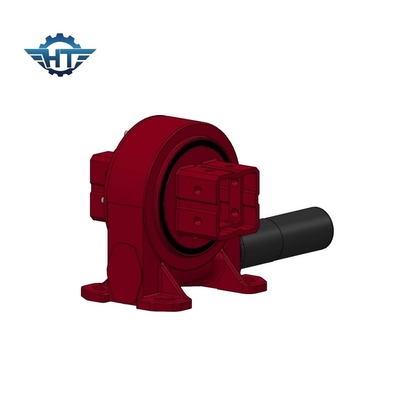

Tek Eksenli Güneş Takip Sistemi için VE9 Kendinden Kilitli Planet Döner Tahrik Şanzıman
Kendinden Kilitli Planet Döner Tahrik Açıklaması
VE, dikey seriplanet dişli döner tahrik dişli kutusuesas olarak vinç vinci için uygulamalar, dönergüverte vinci, vinç vinci tasarımı, ekskavatör kule dönüş tahriki, güneş takip sistemi için döner tahrik vb.benzersiz planet dişli redüksiyon dişli kutusu çalışma prensibi güneş enerjisi için kendini yapar
İzleyici, torkun orantılı dağılımı nedeniyle büyük bir radyal yük taşır.Dahası, döner tahriklerimiz hidrolik motor konfigürasyonlarına sahiptir.We tüm serileri döndürdüşanzıman boyutu müşterinin farklı talebini karşılar.
VE Döner Sürücülerin Parametreleri
| modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Özellikler
1. Sistem güvenliğini sağlamak için ±60° döndürün, içeride sabit durun
2. Sol veya sağ taraftan bir tahrik motoru bağlayın
3. Boşluk, üretici tarafından fabrikadan önce zaten ayarlanmıştır, kurulum sırasında ayarlamaya gerek yoktur
4. Gres fabrikadan önce doldurulmuştu
4. Basit kurulum ve düşük bakım
5. Kompakt tasarım ve yerden tasarruf
6. Vites kendiliğinden kilitlenir, frene gerek yoktur
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
8. Yatay kurulum için uygun yüksek devirme torku
Başvuru
Döner tahrikler dünya çapında kullanılmaktadır.Uygulama alanları aşağıdakileri içerir: Vinç hareket dişlilerinde ve ağır hizmet taşıyıcılarında, kaldırma platformlarında, kıskaçlarda, maşalarda ve inşaat makineleri sektöründeki diğer döner cihazlarda direksiyon şanzımanı olarak.Güneş takip sistemleri, rüzgar enerjisi, çanak anten, uydu anteni vb.
