Ürün ayrıntıları:
|
Tip: | Kapalı ev çevirme dişlisi | Özellik: | kendini kilitleme |
---|---|---|---|
Başvuru: | PV Montaj Braketi Güneş Takip Cihazları | Motor: | step motor |
Renk: | İstendiği Gibi | Yeterlik: | %40 |
IP Derecesi: | IP66 | Oran: | 61:1 |
Vurgulamak: | 84*84 Tüp Kapalı Döner Tahrik,PV Sonsuz Dişli Döner Tahrik,PV döner tahrik motoru |

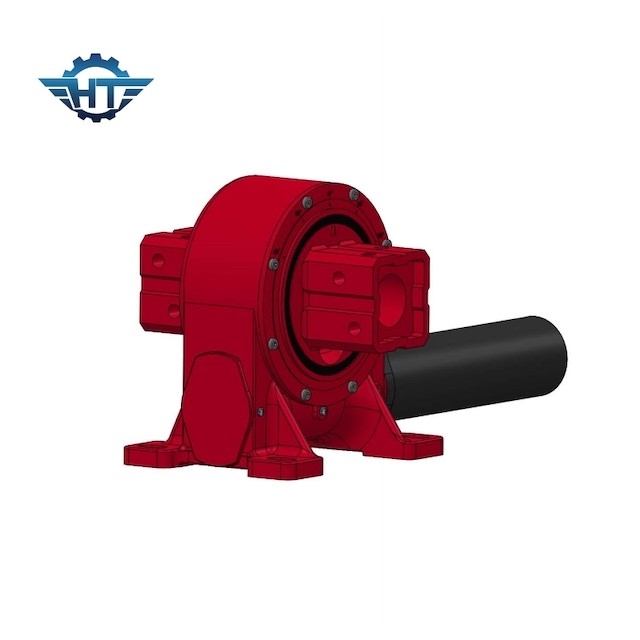

VE9 84 * 84 Tüp Boyutu Sonsuz Dişli PV Montaj Braketi Solar İzleyiciler için Döner Dişli
Döner Tahrik Açıklaması
İzleme sistemi tasarımlarında ana gövde kare borulara yönelik artan talebi karşılamak için, dikey döner tahriklerimiz, farklı müşterilerin çeşitli uygulamalarda en büyük işlerden bazılarını yapmasına yardımcı olan çeşitli kare boru boyutlarında mevcuttur.Güneş takip sistemlerindeki döner kol dönüşünden vinçlere, rüzgar türbinlerine ve döner tahriklere kadar birçok işleme sürecinin ayrılmaz bir parçasıdır.
Özellikle dikey tasarım, Hangtuo döner tahrikinin en büyük özelliğidir.Dikey tasarım esas olarak güneş takip sistemleri için kullanılır.Yeni sonsuz dişli yapısı, tek eksenli güneş takip sistemi braketinin karmaşık yapısını basitleştirir ve tüm sistemin maliyetini düşürür.Dikey tasarım Güneş takip cihazı pazarında daha rekabetçi bir rol oynayın.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Döner Tahrik Uygulamaları
Tek eksenli döner sürücüler için en yaygın döner sürücü uygulaması, tek eksenli izleme sistemleri, çift eksenli izleme sistemleri dahil olmak üzere güneş takip cihazlarıdır ve tek eksenli sistemler, düz tek eksenli sistemler, eğimli tek eksenli sistemler ve eğimli tek eksenli sistemleri içerir. -eksen sistemleri.Fototermal heliostatlar, Fresnel, çukur fototermal (CSP) ve konsantre fotovoltaikler (CPV) gibi fototermal sistemlerin uygulamaları da vardır.Ek olarak, döner tahrikler diğer geleneksel endüstrilerde, uydu veya radar antenlerinde de önemli bir rol oynar, diğer uygulamalar arasında araba asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları sayılabilir.
