Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | VE7 |
|---|---|---|---|
| Dişli Oranı: | 51:1 | Nominal Çıkış Torku: | 6120 Nm |
| Tutma Torku: | 39000 Nm | Devirme Torku: | 10 kNm |
| Yeterlik: | %40 | standart renk: | istendiği gibi |
| Vurgulamak: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

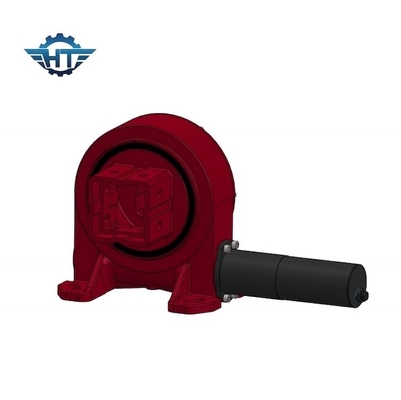

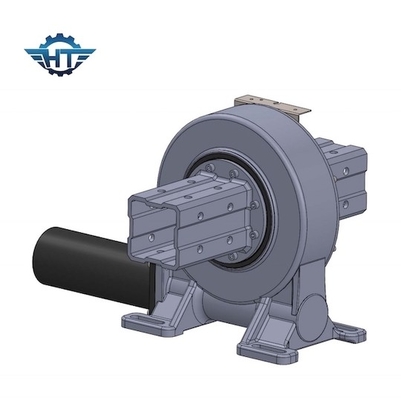

120mm Kare Tüp Tek Eksenli Takip Sistemi için Kum Saati Sonsuz Dişli Döner Tahrik
Kum Saati Sonsuz Dişli Döner Tahrik Açıklama
VE7 tek eksenli döner sürücüler bir eksen etrafında döner.24vdc dişli motorlu VE7 döner sürücü, her türlü ana boruya uyacak şekilde farklı boyutlarda tasarlanabilir.Aynı zamanda standart bir üründür, kurulumu en kolay ve en yaygın kullanılanıdır.VE7 döner sürücü, yüksek güçlü bir ünitede dikey montaj ve tam kapalı sürücü sunar.
VE Döner Sürücülerin Parametreleri
| modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Avantajlar
1. Yüksek arka tutma torku
2. Güneş takip sisteminin güvenliğini artırmak için kendi kendine kilitleme
2. İçeride sert durma, ＋60°~－60° aralığında, müşterilerin 360 ° döndürme gerektiren bir uygulaması varsa, tedarik edilecek flanş çıkış tipine sahibiz
3. İçeride sarmal solucan sürücüsü
4. Yüksek yük sağlamak ve geri tepmeyi en aza indirmek için çoklu diş teması
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Uygulamalar
Döner tahrik yatakları genellikle rüzgar türbinleri, ağır yük taşıyıcıları, güneş takip cihazları, liman vinçleri, hidrolik ekipman, vinç direksiyon mekanizmaları, otomasyon sistemleri, ağır yük manipülatörleri, yalpalama ve eğim kontrol tabloları gibi uygulamalarda bulunur.
Soru-Cevap
1. Nasıl seçebilirim?
Lütfen gerekli motorların tekerlek çapı boyutunu, genişliğini, voltajını, gücünü ve yüksüz hızını belirtin.
2. Kaliteyi ve pazarı önceden test etmek için numune alabilir miyim?
Elbette, kalitemizi ve hizmetimizi test etmek için numune almaya hoş geldiniz.
3. Numunelerin toplam maliyeti nedir?
Toplam numune maliyeti = numune maliyeti + navlun
Uygun dişli motorları seçtikten sonra size en iyi nakliye maliyetini vereceğiz
4. Numuneleri nasıl gönderiyorsunuz?
Numune miktarının büyük olmadığı göz önüne alındığında, gemi numunelerini EMS, TNT veya Fedex ile destekliyoruz.
5. Minimum sipariş miktarınız nedir?
Örnekler onaylandıktan sonra 10 takım
6. Teslim süreniz nedir?
Standart numuneler için: 7 gün içinde;toplu siparişler için: 25 gün içinde.
