Ürün ayrıntıları:
|
Dişli Oranı: | 57:1 | Tip: | kapalı |
---|---|---|---|
Başvuru: | Güneş enerjisi | Motor: | hidrolik motor veya elektrik motoru |
IP Derecesi: | IP66 | Renk: | İstendiği Gibi |
verimlilik: | %40 | yükleme yöntemi: | Yatay veya Dikey |
Vurgulamak: | hydraulic slew motor,slewing gear |

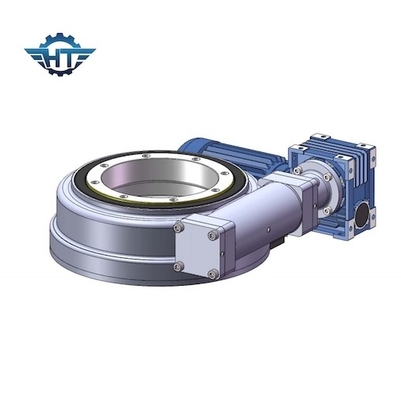

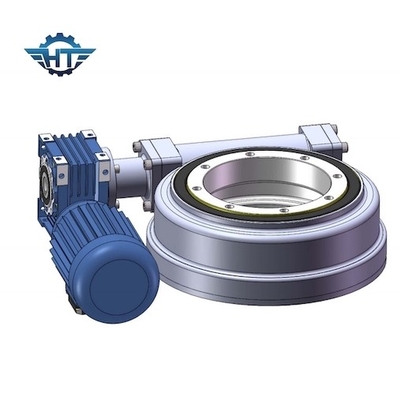

Kompakt Tasarım ve Kendinden Kilitleme Özelliği ile Kapalı IP66 CE Sertifikalı Elektrikli Döner Tahrik
Elektrikli Döner Tahrik Açıklama
Döner tahrik, radyal ve eksenel yükleri güvenli bir şekilde tutabilen ve ayrıca dönme için bir tork iletebilen bir dişli kutusudur.Döndürme, tek bir eksende veya birden fazla eksende birlikte olabilir.Döner tahrikler, dişliler, yataklar, contalar, mahfaza, motor ve diğer yardımcı bileşenler üretilerek ve bitmiş bir dişli kutusuna monte edilerek yapılır.
Döner tahrik, yeni bir döner ürün türüdür.Genellikle bir döner yatak, bir solucan, bir motor, bir kasa vb.'den oluşur. Büyük boy, istikrarlı şanzıman, uzun hizmet ömrü, kolay kurulum, çok fazla kurulum alanı tasarrufu, bakımı kolay ve maliyetlerden büyük ölçüde tasarruf edin.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Özellikler
1. Döndürme 360 derece
2. Bir tahrik motorunun sol veya sağ taraftan bağlanması, motor step motor, servo motor, hidrolik motor vb. olabilir.
3. Dişli boşluğunu ayarlamak gerekli değildir
4. Gres fabrikadan önce doldurulmuştu
5. Basit kurulum ve düşük bakım
6. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
8. Yatay kurulum için uygun yüksek devirme torku
