Ürün ayrıntıları:
|
Dişli Oranı: | 37:1 | Tip: | kapalı |
---|---|---|---|
Başvuru: | çift eksenli güneş izci | eksen: | Çift Eksen |
IP Derecesi: | IP66 | Renk: | İstendiği Gibi |
verimlilik: | %40 | Ters tepki: | 0.15° |
Vurgulamak: | solar tracker drive,slewing gear |

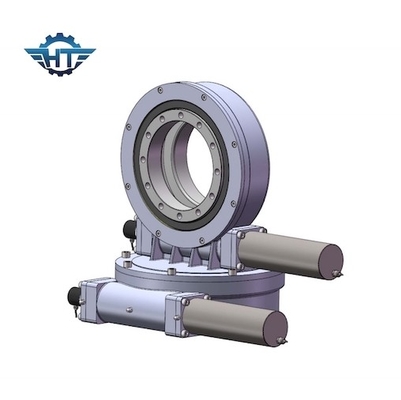

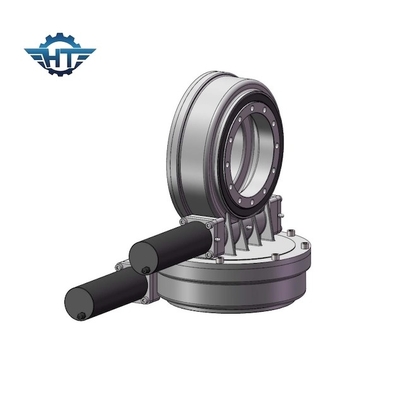

Dişli Oranı 37/1 Çift Eksenli Güneş Takip Cihazları için Kolay Bakım Elektrikli Döner Tahrik
Elektrikli Döner Tahrik Avantajları
1. 360 derece izleme
2. Müşterilerin ihtiyaçlarına göre farklı motorları bağlayın
3. Yüksek doğruluk
4. Kolay bakım
5. Kendinden kilitleme
6. Kolay ve akıcı çalıştırma ve durdurma yöntemi
SDE Modeli Döner Tahrik Performans Parametreleri
SDE Modeli Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 25kg |
5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 34kg |
7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 56kg |
9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 92kg |
12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 160kg |
14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 224kg |
17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 320kg |
21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 492kg |
25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 705kg |
Özellikler
Dişli oranı
Yatay sonsuz vidanın dönüşü, dişliyi vida eksenine dik bir eksen etrafında döndürür.Bu kombinasyon, sürülen parçanın hızını azaltır ve ayrıca torkunu çoğaltır;hız azaldıkça orantılı olarak artar. Millerin hız oranı, sonsuz vida üzerindeki diş sayısının sonsuz dişli çark veya dişlideki diş sayısı ile ilişkisine bağlıdır.
kum saati solucanı
Döner tahriklerimiz, sonsuz dişlinin dişliye daha fazla diş takacak şekilde şekillendirildiği kum saati sonsuz teknolojisini kullanır.Bu artan diş bağlantısı, daha fazla güç, verimlilik ve dayanıklılık sağlar.
İşlev
Döner tahrikler, yatay şaft üzerindeki sonsuz vidanın dişli için sürücü görevi gördüğü standart sonsuz teknoloji ile çalışır, genel olarak şaft elektrikli dişli motoru tarafından tahrik edilir.
