Ürün ayrıntıları:
|
| Sonsuz Dişli Malzemesi: | 50Mn, 42CrMo | modeli: | VE7 |
|---|---|---|---|
| Başvuru: | Yatay Tek Eksenli Güneş Takip Cihazları | Nominal Çıkış Torku: | 1750 Nm |
| Tutma Torku: | 13200 Nm | Devirme Torku: | 7000 Nm |
| Yeterlik: | %40 | standart renk: | RAL 9006 |
| Vurgulamak: | Redüktör Kutusu Solar Tracker Döner Sürücü,1750 Nm Solar Tracker Döner Sürücü,VE7 Yatay Solar Tracker Döner Sürücü |
||

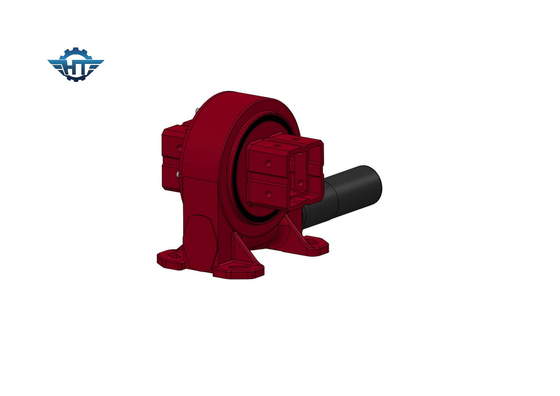

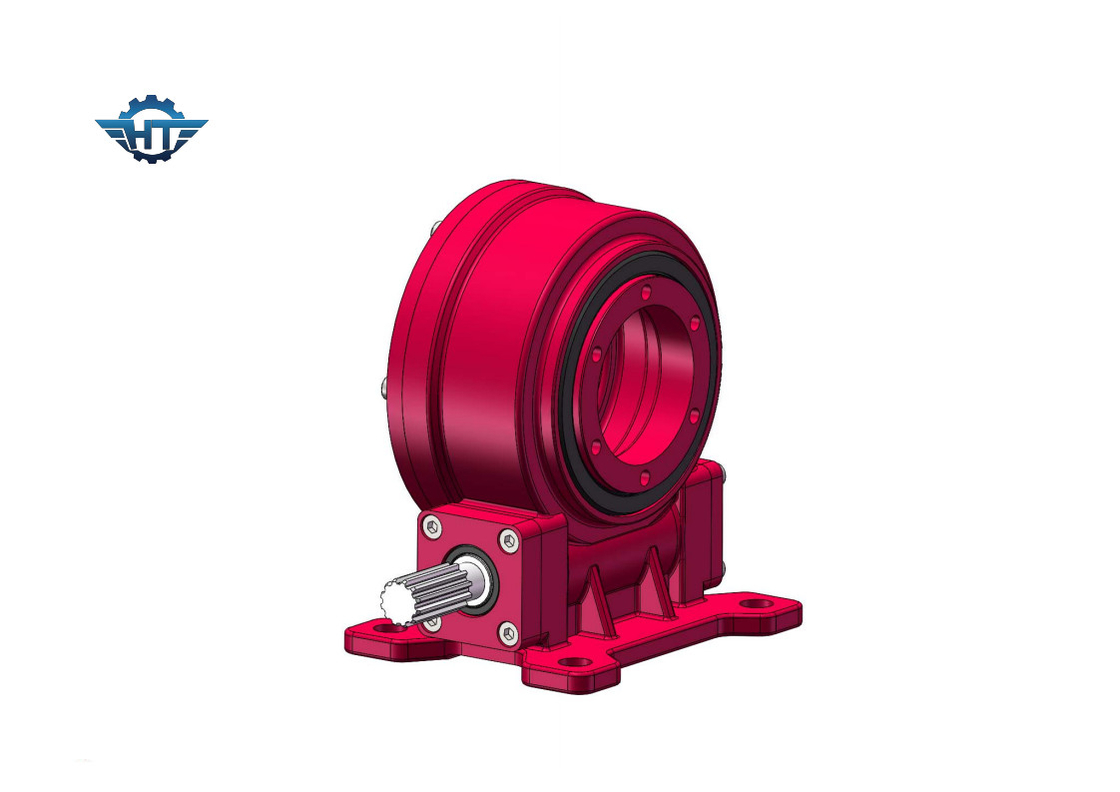

VE7 döner tahrikli Redüktör Kutusu, Yatay Tek Eksenli Güneş Takip Cihazları için Kendinden Kilitli
VE7 Döner Sürücü Redüktör Kutusu Açıklama
Hangtuo'nun döner tahriki, güneş takip sisteminin güvenliğini artırmak için döner tahriki yüksek arka tutma torku ile yapan çok dişli temaslı iyi sarmalayıcı sonsuz ve dişli kavrama özelliğine sahipti.Kendinden kilitlidir ve ±60° dönebilir.Daha büyük aralık gerekiyorsa, özelleştirilebilir.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku:Bu tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yerçekimi yüküdür.Gerçek tork, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük:Döner yatak eksenine dikey yük
Eksenel yük:Döner yatağın eksenine paralel yük
Tutma torku:Ters torktur. Tahrik ters döndüğünde ve parçalar zarar görmediğinde elde edilen maksimum tork tutma torku olarak adlandırılır, kırık tork olarak da görülür.
Kendinden kilitleme:Sadece yük olduğunda, döner tahrik ters dönüş yapamaz ve bu nedenle kendi kendine kilitlenme olarak adlandırılır.
