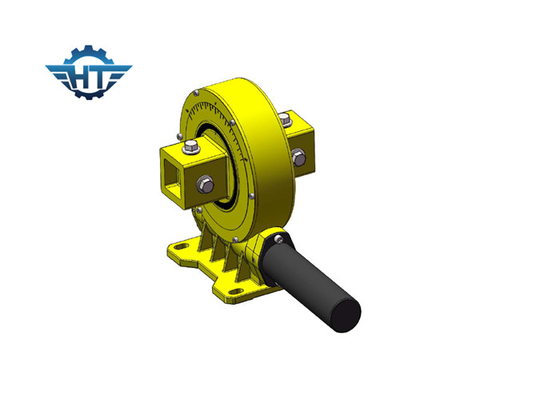

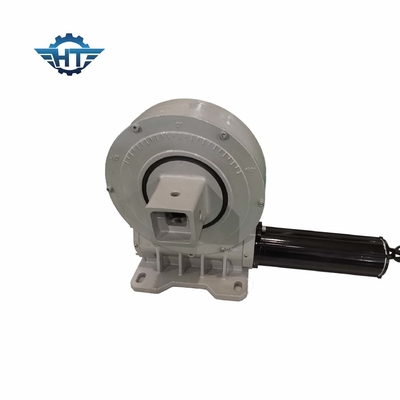

Ve9 Dikey Solar Tracker Döner Tahrik Takip Sistemi İçin Yüksek Verimlilik

Ve9 Dikey Solar Tracker Döner Tahrik Takip Sistemi İçin Yüksek Verimlilik
Ve9 Dikey Solar Tracker Döner Tahrik Takip Sistemi İçin Yüksek Verimlilik Ve9 Dikey Solar Tracker Döner Tahrik Takip Sistemi İçin Yüksek Verimlilik

Büyük resim :  Ve9 Dikey Solar Tracker Döner Tahrik Takip Sistemi İçin Yüksek Verimlilik

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: VE9
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Ve9 Dikey Solar Tracker Döner Tahrik Takip Sistemi İçin Yüksek Verimlilik

Açıklama
Tip: Döner Tahrik Anavatan: Changzhou, Çin (Anakara)
Motor: Fırçasız DC Motor Özellik: Tamamen Kapalı
Malzeme: 42CrMo veya 50Mn Garanti: 5~10 Yıl
Boyut: 3 inç ila 25 inç Başvuru: Düz Güneş Takip Sistemi
Vurgulamak:

Ve9 Dikey Solar Tracker Döner Sürücü

,

Fırçasız DC Motor Solar Döner Sürücü

,

Solar Tracker Döner Sürücü Yüksek Verimlilik

Düz Güneş Takip Sisteminde Uygulanan Ve9 Dikey Yüksek Verimli Solar Tracker Döner Tahrik



Solar Tracker Döner Tahrik Açıklaması



Braket kuzey-güney düzenlemesi, doğu-batı izleme sistemi olan düz tek eksenli izleme sisteminde kullanılan tek eksenli döner sürücü.Astronomik algoritmaya göre, motor tarafından tahrik edilen döner sürücü, tüm sistemi sürmek için yüksek tork taşıyacaktır, böylece sistem, fotovoltaik modül ışınlamasının yüzeyindeki güneşi iyileştirmek için mümkün olduğunca güneşin azimutunu izleyebilir. , ve böylece güç üretimini artırın.



Güneş panellerinin güneşi her zaman takip etmesini sağlamak için bir güneş izleme sistemi kurmak, güneş enerjisinin verimliliğini etkili bir şekilde artırabilir ve tek eksenli izleyiciler yüksek oranda ışınlanmış alanlara kurulduğunda, artan enerji üretimi, elektrik santrallerinin daha yüksek yatırım getirisi elde edebileceği anlamına gelir.



Bu, esas olarak, Dünya üzerinde sabit bir konum için dünyanın dönüşünün etkisi nedeniyle izleme sisteminin tasarım ilkesine dayanmaktadır, yıl boyunca güneş döngüsü, aydınlatma açısı da sürekli değişmektedir.Güneş izleme sistemi, güneş panellerini güneşi takip edecek şekilde tutmak ve fotovoltaik diziler tarafından alınan güneş radyasyonu miktarını artırmak, böylece güneş fotovoltaik enerji üretim sistemlerinin toplam kapasitesini artırmak için kurulur.



VE Model Performans Parametreleri



VE Model Performans Parametreleri
modeli Nominal Çıkış Torku (Nm) Tutma Torku (kN.m) Devirme Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(Derece)

IP Çalışma Sıcaklığı(℃) Kendinden kilitleme Ağırlık (kg)
3" 806 9 5 22 15 31:1 %40 ≤0.15 66 -40~+80 Evet 12kg
5" 962 30 6 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 18kg
7" 7344 60 10 34 58 51:1 %40 ≤0.15 66 -40~+80 Evet 32kg
8" 8000 70 14 50 80 50:1 %40 ≤0.15 66 -40~+80 Evet 28kg
9" 8784 80 16 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 52kg
12" 11232 100 25 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 65kg
14" 12240 120 48 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 88 kg
17" 14688 136 67 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 135 kg
21" 18000 140 89 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 192 kg
25" 21600 150 112 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 251 kg



Motor Verileri



Anma Gerilimi V/DC: 24vdc

Yüksüz hız RPM: 1200±10%

Yüksüz akım A: <0,1 A

Nominal Tork NM: 0.12

Hız RPM: 800±10%

Yük akımı A:<1A

Nominal güç W:<10W



Dişli çıkış parametresi:

Hız oranı: 399:1

Nominal çıkış torku NM: 32

Çıkış hızı RPM: 2±0.5



Salon çıkışı: 2

Salon tipi: 40F/39

Salon giriş voltajı V: 5~24



Tel Tanımı:

1. Kalın Kırmızı: Motor +

2. Kalın Siyah: Motor -

3. Sarı Yeşil: GND

4. İnce Sarı: salon B

5. İnce Kırmızı: salon +24V

6. İnce Siyah: salon GND

7. İnce Yeşil: salon A



Teknik gereksinimler



1. Montajdan sonra motor esnek olmalıdır.

2. Güç açıldığında anormal gürültü yok (kırmızı çizgi güç kaynağının pozitif kutbuna bağlı).

3. Eksenel boşluk: Hayır (dalga tepesi kurtarmayı kullanabilir).

4. Dayanma gerilimi testi: 800VAC, 5mA, Arıza yok, titreme yok.

5. Yalıtım direnci: > 20MΩ.
