Ürün ayrıntıları:
|
| Dişli Oranı: | 31:1 | Normal Çıkış Torku: | 533 Nm |
|---|---|---|---|
| Tutma Torku: | 7000 Nm | Devirme Torku: | 744 Nm |
| Nominal Çıkış Torku: | 0,065 devir/dakika | kullanım: | Mini Güneş Takip Cihazları |
| ADEDI: | 1 parça | Koruma Sınıfı: | IP66 |
| Vurgulamak: | Planet Motor Solar Tracker Döner Tahrik,3 İnç Küçük Döner Tahrik,3 İnç hidrolik dönüş tahriki |
||

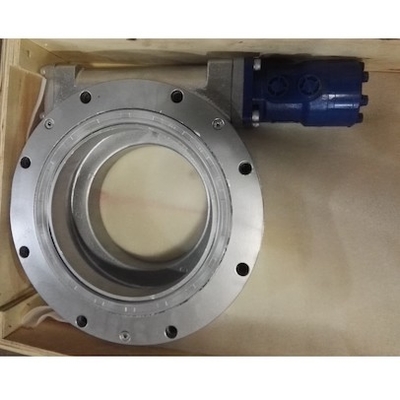

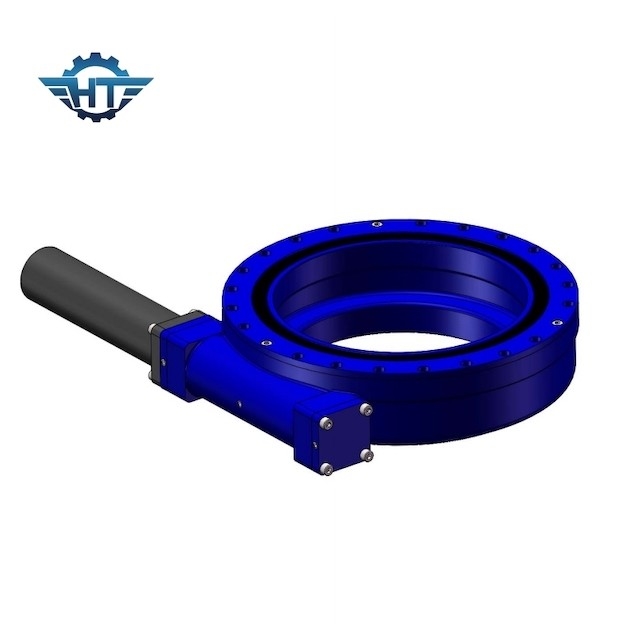

Planet Motor Tahrikli Güneş Takip Cihazı Döner Tahrikler, Mini Güneş Takip Cihazları için 3 İnç
Solar Tracker Döner Sürücüler Açıklama
Çoklu kullanımları nedeniyle döner tahrikler, çeşitli model boyutları, performans aralıkları ve montaj özellikleriyle gelir.Sürücüler, aynı dişli kutusundan hem yük tutma hem de dönme torku gerektiren uygulamalar için çok uygundur.Ayrıca çift eksenli (aynı anda dönen eksenler) veya aynı eksende çift tahrikli (aynı halka dişlisini bir eksende hareket ettiren iki sonsuz dişli) yapılabilirler.
Neler özelleştirilebilir:
1. Müşterinin ihtiyacına göre farklı motorlar (AC, DC ve Hidrolik) tasarlanabilir.
2. Motorun karşısındaki mil altıgen başlı veya altıgen başlı olmayı seçebilir.
SE Modeli Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | devirme tork (kN.m) |
Tutma tork (kN.m) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas (derece) |
IP | çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kilogram) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 204 |
Uyumlu Planet DC Motor Avantajları
1. Çıkış mili için Çift destek yapısını benimseyin, böylece şanzımanın maksimum torku çok artar.
2. Güneş çarkı ve planet çark, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile bağlanır.
3. Giriş aşamasında, gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan helisel dişli kullanıyoruz.Daha fazla oran yapabilmemiz için iç dişli halkası ayrılmıştır ve tasarım esnektir.Şanzıman ve motor, eşleşme hassasiyetini artıran ve gürültüyü azaltan eksenel olarak vidayla sabitlenmiş bir dikişle yerleştirilmiştir.
4. Planet çarkın içinde oklava tutucu kullanıyoruz. Sürgülü taşlama yerine oklava ile taşlama kullanıyoruz, bu nedenle dişli kutusunun ömrü çok daha uzun.
5. Çift destekleyici yapı;Planet dişlilerin iç deliğinde iç taşlama, iç deliğin yuvarlaklığını 0.003 mm'den daha az yapar; kaymak yerine yuvarlanarak çalışır;HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışmayı ve 10000 saatin üzerinde uzun bir kullanım ömrü sağlar.
