Ürün ayrıntıları:
|
| model: | SE14" | sertifika: | ISO9001, CE |
|---|---|---|---|
| boyama rengi: | İstendiği Gibi | Tutma Torku: | 54200 Nm |
| Devirme Torku: | 68000 Nm | Çıkış Torku: | 6550 Nm |
| Eksenel Yük: | 680 kN | Radikal Yük: | 230 kN |
| Vurgulamak: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

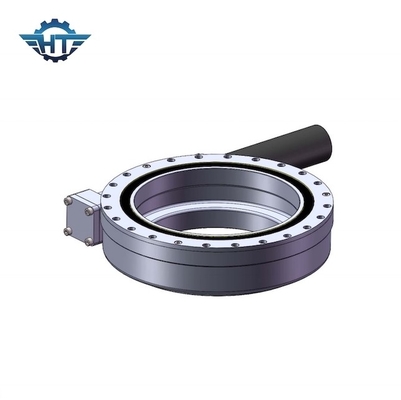

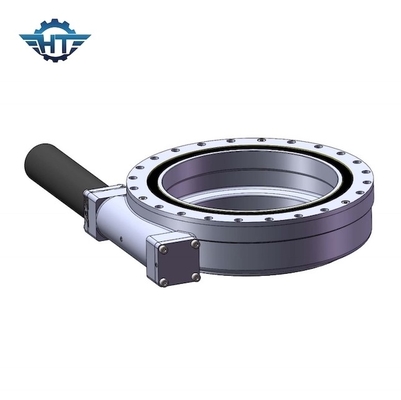

Örümcek Monteli Platform için IP66 Kapalı Uzun Ömürlü Hidrolik Sonsuz Dişli Döner Tahrik
Hidrolik Sonsuz Dişli Döner Tahrik Açıklaması
Döner tahrik veya döner halka, ana bileşenler döner yatak ve sonsuz mil olduğu için bir dişli kutusu olarak kabul edilebilir.Ayrıca contalar, gövde ve motor gibi yardımcı bileşenlerden oluşur.Motor genellikle DC planet dişli motor, AC dişli motor veya hidrolik motordur.Hidrolik motor, ağırlıklı olarak inşaat makinelerinde bir güç tahrik sistemi olarak kullanılmaktadır.Döner dişli kutusu, eksenel ve radyal kuvvetlere kolayca dayanabilir.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Özellikler
Döner tahrik dişli kutusu, sistemin stabilitesini büyük ölçüde artıran ve güvenlik faktörünü artıran ters kendinden kilitleme özelliğine sahiptir.Geleneksel salıncak ürünleriyle karşılaştırıldığında, döner tahrik dişli kutusunun kurulumu kolaydır, bakımı kolaydır ve önemli kurulum alanından tasarruf sağlar.Döner tahrik dişli kutusu, daha fazla diş teması sağlayan ve dolayısıyla daha yüksek tork sağlayan kum saati sonsuz teknolojisini benimser.Döner dişli ve yuvarlanma yolu, döner sürücünün alan ömrünü artırmak için işleme teknolojisini sertleştirir.Döner tahrik dişli kutusu, sürücüyü toz, su, kum vb. gibi çeşitli ortam koşullarından koruyabilecek şekilde tamamen kapatılmıştır.
Uygulamalar
Örümcek monteli platform uygulaması
Örümcek tipi yüksek katlı araba, esas olarak işaretsiz tekerlek tipinde, işaretsiz lastik palet tipi iki yürüme yöntemindedir.
Tipik yapı tasarımı:
1 ayak mekanizması tasarımı Yüksek irtifa iş aracı, güçlü ve güvenilir, kullanımı kolay, tüm araç çalışma rolünün dengesini sağlamak ve dengelemek için farklı tipte bacaklara sahiptir.
2 bacak açıklığı belirleme Yüksek irtifa iş aracı bacakları genellikle ileri geri ve her iki tarafa uzanır, bacak destek noktası konumun dikey yönünün uygun olması için seçim, prensibi, çalışma platformunun kalibrasyon yükünde ve en fazla olmasıdır. (geniş) çalışma aralığı, aracın stabilitesi gereksinimleri karşılaması.
