Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | model: | SE14" |
|---|---|---|---|
| Dişli Oranı: | 85:1 | Nominal Çıkış Torku: | 6550 Nm |
| Tutma Torku: | 68000 Nm | Devirme Torku: | 54200 Nm |
| Eksenel Yük: | 680 kN | Radyal Yük: | 230 kN |
| Vurgulamak: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

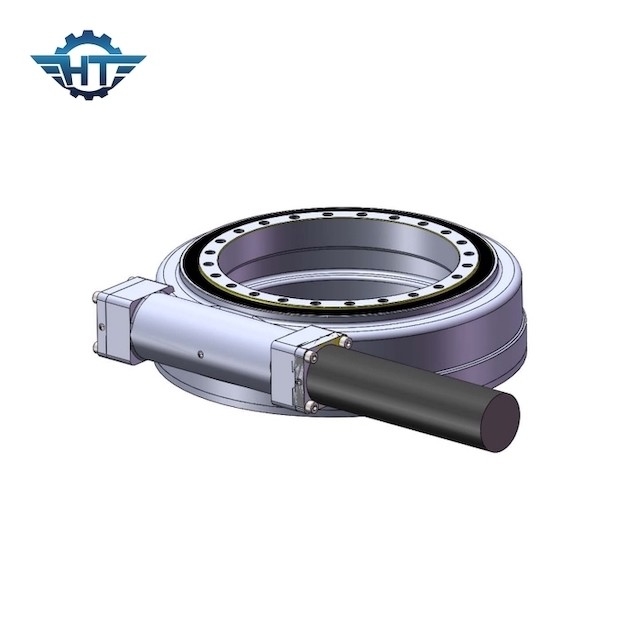

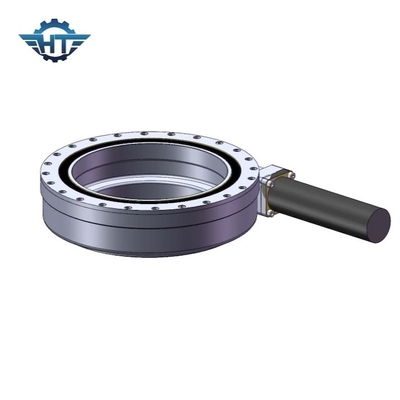

Kendinden Tahrikli Modüler Taşıyıcı için Yüksek Yük Hidrolik Döner Tahrik
Hidrolik Döner Tahrik Açıklaması
Kendinden tahrikli hidrolik düz yatak uygulaması
SPMT, Kendinden tahrikli modüler taşıyıcının kısaltmasıdır ve kendinden tahrikli hidrolik düz yatak olarak da bilinen kendinden tahrikli modül taşıyıcı olarak bilinir.Ağırlıklı olarak ağır, büyük, yüksek, özel yapı taşımacılığında kullanılır, avantajları ağırlıklı olarak esnektir, taşıyıcının hacmine ve ağırlığına göre kolay yükleme ve boşaltma, seri paralel serbest kombinasyon, 15.000 tondan fazla maksimum taşıma rekoru.SPMT, ekipman imalatı, petrol, kimya, açık deniz petrolü, köprü inşaatı ve diğer alanlarda yaygın olarak kullanılmaktadır.
Kısaca "araba".Konteyner terminallerinde veya bir avluda kullanılan özel bir makine.Konteyner yatay elleçlemenin yanı sıra avlu kodu için kullanılabilir ve değiştirilecek çeşitli araçlar olarak çok amaçlı bir makinedir.Yatay olarak taşınırken hız genellikle 23 km/sa;32 km'ye kadar.İyi hareket kabiliyeti ve aracın küçük dönüş yarıçapı ile karakterize edilir;Yığın kapasiteli tek, çift, üç ve dört katmanlı çapraz arabalar vardır.Şekil, tek katmanlı çapraz taşıma araçlarının esas olarak yatay taşıma için kullanıldığını, konteynırların istiflenemediğini, ancak şasi vagonunda veya demiryolu taşıtlarında değiştirilebileceğini, stabilitesinin daha iyi olduğunu, hızın geliştirilebileceğini göstermektedir.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Özellikler
1. Diş tipi: Helisel diş
2. Rulman yükü: hafif yük
3. Sürücü tipi: Motor sürücüsü
4. Modül: 5/3.75
5. Sonsuz mil sayısı: 1
6. Dişli Oranı: 85: 1
7. Verimlilik: %40
8. Kendinden kilitlenen dişliler: EVET
9 Ağırlık: 63 kg
