Ürün ayrıntıları:
|
Tip: | VE8 Döner Tahrik | Menşe yeri: | Changzhou, Çin |
---|---|---|---|
İşlev: | Torku artırın | Sertifika: | ISO9001, CE |
Koruma: | Kapalı Ev IP66 | Malzeme: | QT |
Garanti: | 10 yıl | Boy: | 3 inç ila 25 inç |
Vurgulamak: | slewing drive for solar tracking system,solar tracker drive |

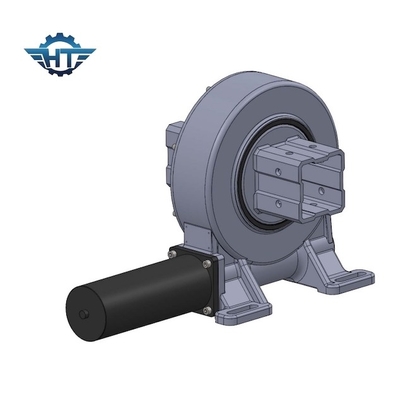

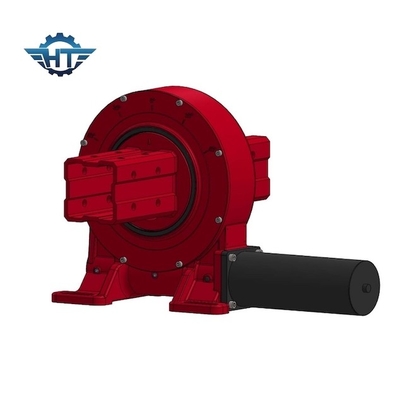

Solar Yenilenebilir Enerji İçin Zarf Solucanlı Dikey Solar Tracker Döner Tahrik
Solar Tracker Döner Tahrik Açıklaması
Döner yatak veya döner tabla yatağı olarak da bilinen döner halka, daha fazla eksenel yükü, radyal yükü ve devirme momentini sürdürebilen büyük bir yataktır.Temel makine şanzıman parçalarıdır.İç ve dış halka, yuvarlanma ve diğer bileşenlere sahiptir.
Döner tahrik, bir dişli kutusu olarak düşünülebilir, çünkü çekirdek hareket bileşenleri döner yatak ve sonsuz mildir.Ayrıca contalar, gövde ve motor gibi yardımcı bileşenlerden oluşur.Bir güç kaynağı olarak, döner tahrik motoru genellikle DC planet dişli motor, DC step motor, AC dişli motor vb.'dir. AC hidrolik motor, ağırlıklı olarak inşaat makinelerinde bir güç tahrik sistemi olarak kullanılır.Ana bileşen döner halka tahriki olduğundan, döner tahrik, eksenel ve radyal kuvvetlere kolayca dayanabilir.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Döner Tahrik Çalışma Prensibi
Solucan, döner halkanın dış halkasını döndürmek için tahrik eden motor tarafından tahrik edilir;dış halka, torku flanş üzerinden verir ve döner halkanın iç halkası mahfazaya sabitlenir.
Döner tahrik, geri kendinden kilitleme özelliğine sahip sonsuz dişli tahrik nedeniyle geri kendinden kilitlemelidir.Bu özellik, ana bilgisayarın çalışma kararlılığını ve güvenlik faktörünü büyük ölçüde artırır.Geleneksel salıncak ürünleriyle karşılaştırıldığında, döner tahrik dişli kutusunun kurulumu kolaydır, bakımı kolaydır ve önemli kurulum alanından tasarruf sağlar.
