Ürün ayrıntıları:
|
| Tip: | Tek Eksenli Döner Tahrik | Güvenlik sınıfı: | IP65 |
|---|---|---|---|
| Sertifika: | ISO9001, CE | Koruma Özelliği: | kapalı |
| Malzeme: | QT | Garanti: | 5~10 yıl |
| Boy: | 3 inç ila 25 inç | Başvuru: | Güneş Takip Sistemi |
| Vurgulamak: | slewing drive for solar tracking system,slew drive for solar tracker |
||

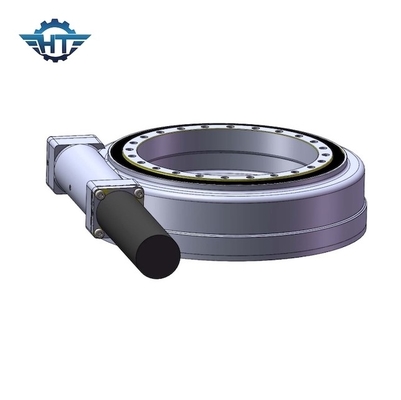

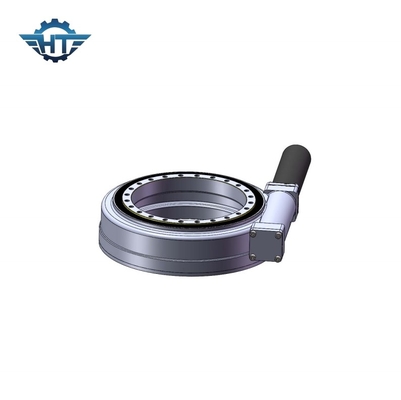

Güneş Takip Sistemi için Salon Dişli Motorlu Anti Rust C4 Solar Döner Tahrik
Solar Döner Tahrik Açıklaması
İzleyicinin mekanik tasarımı, yaz gündönümü sırasında güneşin maksimum yer değiştirmesini (eksenler arasındaki maksimum sapma açısı) hesaba katmalıdır.Düz tek eksenli izleyici veya kutupsal eksenli (eğik tek eksenli) izleyici, maksimum açısal hareket genellikle 120°'yi geçmez.
Döner sürücünün mekanik yapı tasarımı, metalin termal genleşmesini ve döner sürücünün doğru kurulumunu dikkate alarak sıkı ve güvenli olmalıdır.
Makul mekanik aşınma, rüzgar basıncı kaybı ve malzeme aşınması durumunda, izleme sistemi 25 yıllık kullanım süresini garanti edebilir.Aynı zamanda, uzun hizmet ömrünü korumak için, döner tahrikin tüm parçalarının elektrokaplama veya diğer yüzey pas önleyici işlemlerden geçirilmesi gerekir.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Kurulum Talimatları
SE serisi döner sürücüler genellikle yatay olarak kurulur.Ayrıca döner tahriklerin performansını göz önünde bulundurarak yatay olarak kurmanızı öneririz.
