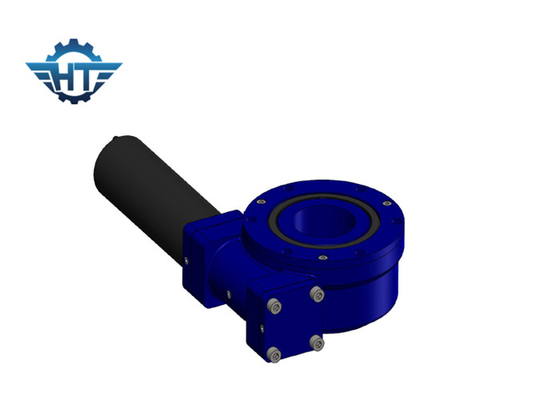

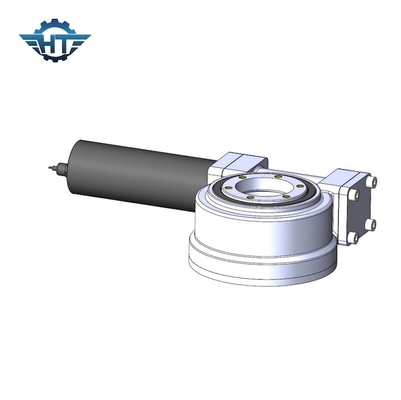

24VDC Planet Dişli Motor Hall Sensörleri ile SE3 Kapalı Solar Tracker Döner Tahrik

24VDC Planet Dişli Motor Hall Sensörleri ile SE3 Kapalı Solar Tracker Döner Tahrik
24VDC Planet Dişli Motor Hall Sensörleri ile SE3 Kapalı Solar Tracker Döner Tahrik 24VDC Planet Dişli Motor Hall Sensörleri ile SE3 Kapalı Solar Tracker Döner Tahrik

Büyük resim :  24VDC Planet Dişli Motor Hall Sensörleri ile SE3 Kapalı Solar Tracker Döner Tahrik

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SE3"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 100~1100/ pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

24VDC Planet Dişli Motor Hall Sensörleri ile SE3 Kapalı Solar Tracker Döner Tahrik

Açıklama
Dişli Oranı: 31:1 kullanım: Güneş İzleyiciler
Normal Çıkış Torku: 533 Nm Menşe yeri: Changzhou, Çin
Tutma Torku: 7000 Nm Devirme Torku: 744 Nm
Nominal Çıkış Torku: 0,065 devir/dakika Koruma Özelliği: IP66
Vurgulamak:

Solar Tracker Döner Sürücü Kapalı

,

24VDC Solar Tracker Döner Sürücü

,

Hall Sensörleri Solar Tracker Döner Sürücü

24VDC Planet Dişli Motoru ve Hall Sensörleri ile SE3 Kapalı Solar Tracker Döner Tahrik



Kapalı Solar Tracker Döner Tahrik Açıklaması



Sonsuz tahrik dişli kutusu, birleşik yükleri kaldırabilen sürekli veya çevrimsel bir hareketle yavaş dönüş gerektiren uygulamalar için uygundur.Ürün, bir elektrik veya hidrolik motoru bağlamanın yanı sıra tüm sistemi ekipmana bağlamak için standart ölçülerdedir.



Kompaktlığı, yüksek rijitliği ve bahsedilen diğer avantajları nedeniyle, mobil montaj platformları, uydu sistemi, nakliye araçlarındaki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzayabilir döner merdivenler gibi çeşitli ekipmanlarda, büyük tekerlekli ünitelerde bir sonsuz tahrik sistemi kullanılmaktadır. deniz portalı taşıyıcıları.



Döner sonsuz vidalı tahrik sistemi, döner halka, taban plakası ve sonsuz vidadan oluşan kompakt yapılı bir ünitedir.Bu ünite, bir döner halkanın ve bir solucanın avantajlarını tek bir ünitede toplar.



SDE Modeli Döner Tahrik Performans Parametreleri



SDE Modeli Performans Parametreleri
modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(derece)

IP

çalışma kademesi

(℃)

Kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0.15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0.15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 705kg



Notlar

1. Müşterinin ihtiyacına göre farklı motorlar (AC, DC ve Hidrolik) tasarlanabilir.

2. Motorun karşısındaki mil altıgen başlı veya altıgen başlı olmayı seçebilir.



DC Motor Spesifikasyonu



1. Çıkış mili için Çift destek yapısını benimseyin, böylece şanzımanın maksimum torku çok artar.

2. Güneş çarkı ve planet çark, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile bağlanır.

3. Giriş aşamasında, gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan helisel dişli kullanıyoruz.Daha fazla oran yapabilmemiz için iç dişli halkası ayrılmıştır ve tasarım esnektir.Şanzıman ve motor, eşleşme hassasiyetini artıran ve gürültüyü azaltan eksenel olarak vidayla sabitlenmiş bir dikişle yerleştirilmiştir.

4. Planet çarkın içinde oklava tutucu kullanıyoruz. Sürgülü taşlama yerine oklava ile taşlama kullanıyoruz, bu nedenle dişli kutusunun ömrü çok daha uzun.

5. Çift destekleyici yapı;Planet dişlilerin iç deliğinde iç taşlama, iç deliğin yuvarlaklığını 0.003 mm'den daha az yapar; kaymak yerine yuvarlanarak çalışır;HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışmayı ve 10000 saatin üzerinde uzun bir kullanım ömrü sağlar.
