Ürün ayrıntıları:
|
Dişli Oranı: | 31:1 | Türü: | kapalı |
---|---|---|---|
Başvuru: | Güneş enerjisi | sürücü: | istendiği gibi |
IP Derecesi: | IP66 | Renk: | Turuncu |
verimlilik: | %40 | Ters tepki: | 0.1 derece |
Vurgulamak: | solar tracker drive,slewing drive for solar tracking system |

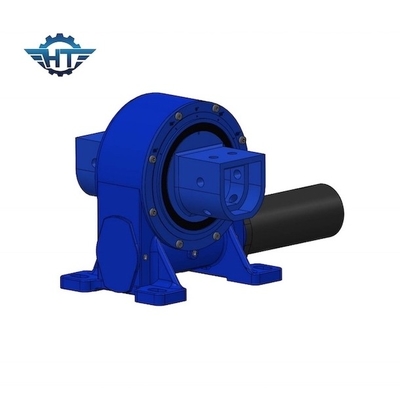

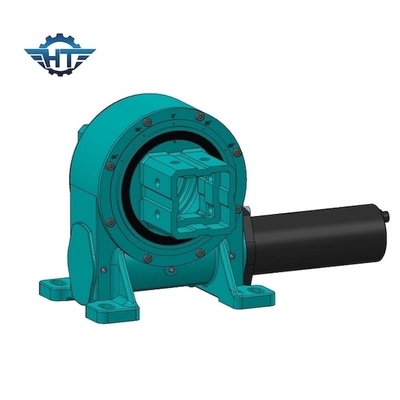

Dikey Solucan Düğmesi Tek Eksenli Küçük Sürüş, Güneş Sürüşü 0,1 derece doğrulukla
Dikey sürüş sürüşünün açıklaması
Güneş izleyici, pürüzsüz, yavaş ve sağlam bir harekete sahip olmalıdır.Bu gereksinimler özel olarak tasarlanmış sürücüler tarafından sağlanabilir..
Doğruluk: 0.1 derece
3 inç - 12 inç
Yatay kurulum
Daha iyi korunma için güneş uygulamalarında azimut eksenine baş aşağı dönen sürüş sürücülerini monte etmek ve yükselme ekseni için koruma eklemek önerilir.Montaj yönleri koruma seviyesinin değerlendirilmesine dayanmalı ve daha iyi koruma için daha iyi olmalıdır..
Dikey kurulum
Daha iyi korunma için güneş uygulamalarında bağlı çekime atıfta bulunan kaydırma tahriklerini yukarı doğru monte etmek önerilir.Montaj yönleri koruma seviyesinin değerlendirilmesine dayanmalı ve daha iyi koruma için daha iyi olmalıdır..
VE Model Performansı Parametreleri
Model | Adlık çıkış tork (N.m) | Dayanım tork (kN.m) | Eğme tork (kN.m) | Eksenel yük (kN) | Radial yük (kN) | oranı | Verimlilik |
Kesinlik (Diploması) |
IP | Çalışma Tep ((°C) | Kendini kilitleyen | Ağırlık (kg) |
3'lük | 806 | 9 | 5 | 22 | 15 | 31:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 12 kg |
5 inç | 962 | 30 | 6 | 16 | 27 | 37:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 18 kg |
7 inç | 7344 | 60 | 10 | 34 | 58 | 51:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 32 kg |
8 inç | 8000 | 70 | 14 | 50 | 80 | 50:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 28 kg |
9 inç | 8784 | 80 | 16 | 60 | 130 | 61:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 52 kg |
12 inç | 11232 | 100 | 25 | 77 | 190 | 78:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 65 kg |
14 inç | 12240 | 120 | 48 | 110 | 230 | 85:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 88 kg |
17 inç | 14688 | 136 | 67 | 142 | 390 | 102:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 251 kg |
Özellikleri
1Çevre bileşeni olarak dönen rulmanı benimseyerek, dönen tahrik aynı anda eksenel kuvveti, radyal kuvveti ve eğim momentini taşıyabilir.
2Slewing sürüşü, modüler römorklarda, tüm tür vinçlerde, hava çalışma platformlarında, güneş izleme sistemlerinde ve rüzgar enerjisi sistemlerinde yaygın olarak uygulanmaktadır.
3Elektrikli ve gezegenli vites kutuları müşterinin gereksinimlerine göre tasarlanabilir.
4Kaydırma sürücüsü, tesislerde alan tasarrufu, kompakt bir tasarımdaki maksimum yük kapasitesi, uzun ömür, düşük bakım maliyetleri vb.
