Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | SDE7" |
|---|---|---|---|
| standart renk: | RAL 9006 | Dişli Oranı: | 57:1 |
| Nominal Çıkış Torku: | 2000 Nm | Tutma Torku: | 13500 Nm |
| Devirme Torku: | 13200 Nm | Yeterlik: | %40 |
| Eksenel Yük: | 34 kN | Radyal Yük: | 58 kN |
| Vurgulamak: | 2000 Nm Solar Döner Sürücü,Planet Dişli Motor Solar Döner Sürücü,Güneş Takip Sistemi Döner Sürücü |
||

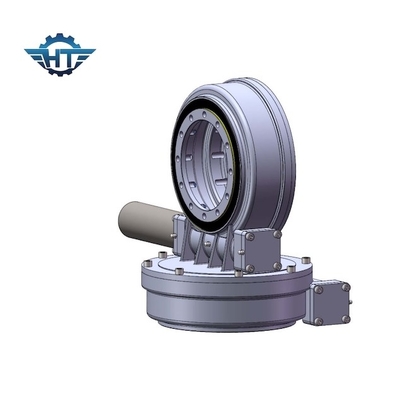

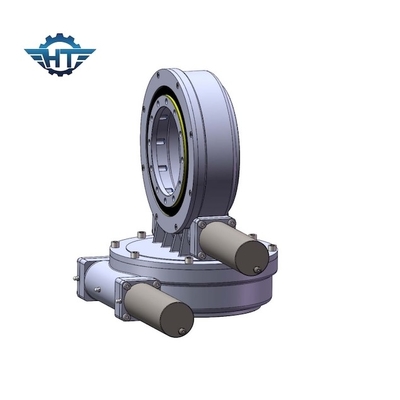

Güneş Takip Sistemi için Planet Dişli Motorlu Çift Eksenli Güneş Döner Tahrik
Çift Eksenli Güneş Döner Tahrik Açıklaması
Hangtuo'nun döner tahrikleri, ağırlığa karşı performans için optimize edilmiş, tek bir dişli kademesinde büyük bir oran sağlar.Rulmanlar ve dişliler, düşük profilli, kendi kendini tutan ve kuruluma hazır bir yuvaya monte edilerek ürünün tüm eksenel ve radyal kuvvetlere tepki vermesine ve en zorlu uygulamalarda ortaya çıkan eğilme momentlerine neden olur.Bu son derece uyarlanabilir ürünler ayrıca güçlü darbe direnci, uzun ömürlü performans, yumuşak dönüş, yatak koruması ve sızdırmaz tahrik seçeneklerine sahiptir.Endüstri lideri kalite standartlarıyla bir araya gelen tüm teknik avantajlar, Hangtuo ürünlerini performans açısından kritik, ağır hizmet uygulamaları için ideal adaylar haline getirir.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Döner Tahrik Çalışma Prensibi
Solucan, döner halkanın dış halkasını döndürmek için tahrik eden motor tarafından tahrik edilir;dış halka, torku flanş üzerinden verir ve döner halkanın iç halkası mahfazaya sabitlenir.Döner tahrik, geri kendinden kilitleme özelliğine sahip sonsuz dişli tahrik nedeniyle geri kendinden kilitlemelidir.
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku: Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yüktür.Yük ve mesafe tarafından üretilen qorque, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük: Döner yatak eksenine dikey yükleyin
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, elde edilen maksimum torka tutma torku denir.
Kendinden kilitlemeli: Yalnızca yüklendiğinde, döner tahrik ters dönüş yapamaz ve bu nedenle kendi kendine kilitleme olarak adlandırılır.
