Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | SDE7" |
|---|---|---|---|
| Nominal Çıkış Torku: | 2000 Nm | Devirme Torku: | 13200 Nm |
| Tutma Torku: | 13500 Nm | Dişli Oranı: | 57:1 |
| Yeterlik: | %40 | standart renk: | RAL 9006 |
| Eksenel Yük: | 34 kN | Radyal Yük: | 58 kN |
| Vurgulamak: | Çift Eksenli Solar Döner Sürücü,SDE7 Solar Döner Sürücü,Planet Şanzımanlı Solar Döner Sürücü |
||

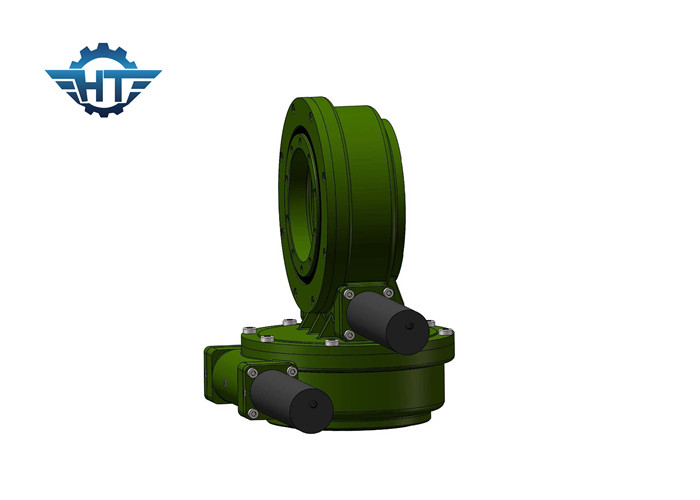

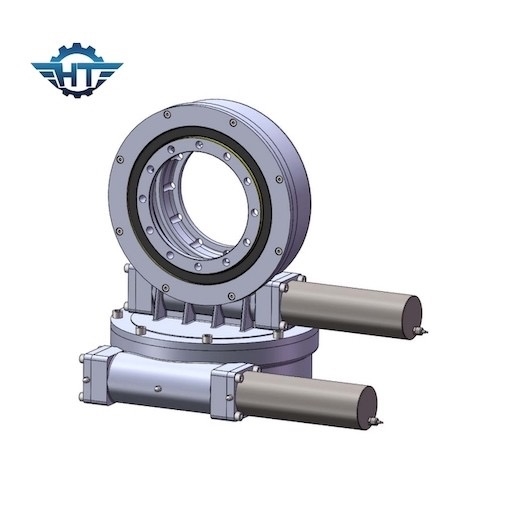

Güneş Takip Sistemi için Planet Şanzımanlı SDE7 Çift Eksenli Solar Döner Tahrik
Çift Eksenli Güneş Döner Tahrik Açıklaması
SDE7 çift eksenli döner tahrik, gün doğumundan gün batımına kadar her zaman güneşe doğru takip edilmesi gereken durumlar için mükemmeldir.Enerji üretim kapasitesini artırabilir.Tipik uygulamalar arasında çift eksenli güneş takip cihazları bulunur, ayrıca her iki yönde 360 derece hareket etmesi gereken uydu ve radar çanaklarında da uygulanabilir.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Özellikler
1. İçeride sarmal solucan sürücüsü
2. Yüksek yük sağlamak için çoklu diş teması
3. Kendinden kilitleme işlevi
4. Farklı motor türleri ile eşleştirilebilir
Anahtar Parametreler Sözlüğü
Devirme Momenti Torku: Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafeyle çarpılan yüktür.Yük ve mesafe tarafından üretilen qorque, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük:Döner yatak eksenine dikey yükleyin
Eksenel yük:Döner yatağın eksenine paralel yük
Tutma torku:Ters torktur. Sürücü ters döndüğünde ve parçalar hasar görmediğinde, Elde edilen maksimum torka tutma torku denir.
Kendinden kilitleme:Sadece yüklendiğinde, döner tahrik ters dönüş yapamaz ve bu nedenle kendinden kilitlemeli olarak adlandırılır.
Başvuru
Döner tahrikler çok çeşitli uygulamalar için kullanılabilir.Kullanım alanları, ekskavatörler ve vinçler, açık maden madenciliği ve rüzgar türbinlerinden antene kadar uzanmaktadır.Diğer uygulama alanları arasında mühendislik ve güneş takip sistemi bulunmaktadır.
