Ürün ayrıntıları:
|
| Dişli Oranı: | 31:1 | Normal Çıkış Torku: | 533 Nm |
|---|---|---|---|
| Menşe yeri: | Changzhou, Çin | Tutma torku: | 7000 Nm |
| Devirme Torku: | 744 Nm | Nominal çıkış torku: | 0,065 devir |
| Kullanım: | Eğimli Güneş Takip Sistemi | Koruma Özelliği: | IP66 |
| Vurgulamak: | solar tracker drive,solar slew drive |
||

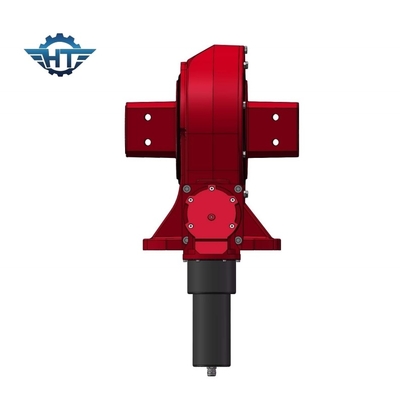

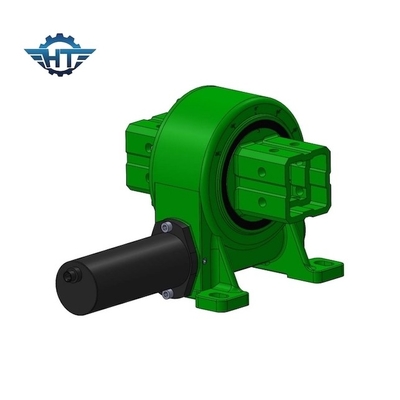

3 Inch IP66 Küçük Slew Drive 24VDC Yönlü Güneş İzleme Sistemi için Gezegen Döşeme Motoru
Küçük sürükleyici açıklaması
SLEW sürüş sistemi, bir solucan, dişli, taban, ev, rulman ve diğer aksesuarlardan oluşan kompakt bir yapıya sahiptir.
SE sürücülerimiz, toz, kir, kum ve hatta su gibi çevresel parçacıklardan neredeyse tam koruma sağlayan IP66 dereceli bir koruma sistemi sunar.Test ekipmanlarımız ürünlerimizin 30 yıllık bir saha olmasını sağlar.
Hayat boyu.
VE Model Performansı Parametreleri
| Model | Adlık çıkış tork (N.m) | Dayanım tork (kN.m) | Eğme tork (kN.m) | Eksenel yük (kN) | Radial yük (kN) | oranı | Verimlilik |
Kesinlik (Diploması) |
IP | Çalışma Tep ((°C) | Kendini kilitleyen | Ağırlık (kg) |
| 3'lük | 806 | 9 | 5 | 22 | 15 | 31:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 12 kg |
| 5 inç | 962 | 30 | 6 | 16 | 27 | 37:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 18 kg |
| 7 inç | 7344 | 60 | 10 | 34 | 58 | 51:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 32 kg |
| 8 inç | 8000 | 70 | 14 | 50 | 80 | 50:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 28 kg |
| 9 inç | 8784 | 80 | 16 | 60 | 130 | 61:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 52 kg |
| 12 inç | 11232 | 100 | 25 | 77 | 190 | 78:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 65 kg |
| 14 inç | 12240 | 120 | 48 | 110 | 230 | 85:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 88 kg |
| 17 inç | 14688 | 136 | 67 | 142 | 390 | 102:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 251 kg |
Farklı motorlar (220VAC, 380VAC motorları, 12VDC, 24VDC, 48VDC motorları, servo motorları ve adım motorları) müşterinin gereksinimlerine göre tasarlanabilir.
DC motor
1Çıkış şaftı için çift destek yapısı benimseyin böylece vites kutusunun maksimum tork çok artırılır.
2Güneş tekerleği ve gezegen tekerleği, vites kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile bağlantılıdır.
3Giriş aşamasında gürültüyü düşük kılan ve yüksek hızda sorunsuz çalışan spiral dişliler kullanıyoruz.İç dişli halkası ayrılmıştır böylece daha fazla oran yapabiliriz ve tasarım esnek.Düğme kutusu ve motor, eşleşme hassasiyetini artıran ve gürültüyü azaltan eksenli bir vida ile dikiş sabitlemesi ile yerleştirilmiştir.
4Gezegen tekerleğinin içindeki yuvarlak iğne tutucusu kullanıyoruz. Kaydırma yuvarlama yerine yuvarlak iğne öğütme kullanıyoruz, bu yüzden dişli kutusu ömrü çok daha uzun.
5. Çift destek yapısı; Gezegen dişlilerinin iç borusunun yuvarlaklığını 0.003mm'den daha az yapan iç çırpınma; kaydırma yerine yuvarlanma;HRC60, dişli yüzeyinin hassas olarak kazınmasıTüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışmayı ve 10000 saatten fazla uzun bir yaşam süresi sağlar.www
