Ürün ayrıntıları:
|
| Malzeme: | QT | modeli: | SDE7 inç |
|---|---|---|---|
| Dişli Oranı: | 57:1 | Nominal Çıkış Torku: | 2000 Nm |
| Tutma Torku: | 13500 Nm | Devirme Torku: | 13200 Nm |
| Yeterlik: | %40 | standart renk: | RAL 9006 |
| Vurgulamak: | Dişli Motor Solar Tracker Döner Sürücü,2000 Nm Solar Tracker Döner Sürücü,SDE 7 inç Solar Döner Sürücü |
||

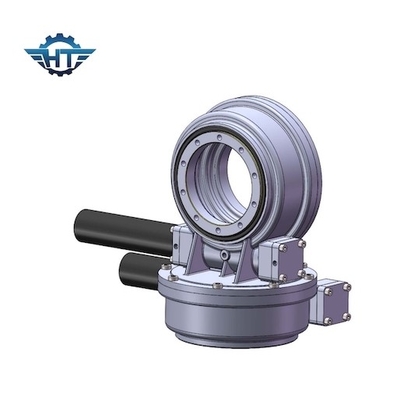

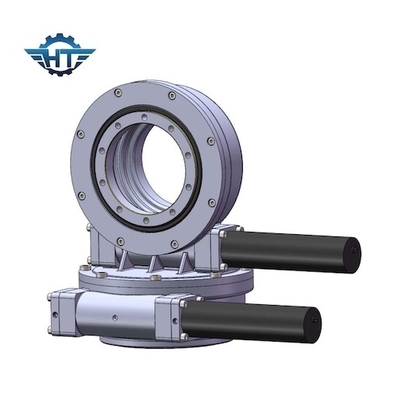

Çift Eksenli Güneş Takip Sistemi için 24VDC Dişli Motor Solar Tracker Döner Tahrik
Solar Tracker Döner Tahrik Açıklaması
Solar Tracker çift eksenli döner sürücü, çift eksenli güneş izleme uygulamalarında mükemmel bir çözümdür.
Çift eksenli döner tahrik, döner tahrikli üç tip çözüme sahiptir:
Genel olarak, kolay braket yapısı için yan döner tahrik mükemmel bir çözüm olacaktır, ancak diğer ikisi de çok popülerdir.
PV İzleme Sisteminde Uygulanan SDE7 Döner Sürücüler
| Ürün adı | SDE7 Döner sürücü |
| Çıkış Torku | 980 Nm ;723 ft.lbs |
| Maksimum Çıkış Torku | 1938 Nm;1429 ft.lbs |
| Devirme Momenti Torku | 7000 Nm;5163 ft.lbs |
| Tutma Torku | 13200 Nm ;9736 ft.lbs |
| Statik Eksenel Derecelendirme | 133.20 kN ;29943 libre |
| Statik Radyal Derecelendirme | 53 kN ;11977 libre |
| Dinamik Eksenel Derecelendirme | 31.90 kN ;7171 libre |
| Dinamik Radyal Derecelendirme | 27.91 kN;6274 libre |
| Motor Alternatifleri | 12V/24V Motor ;Step Motor ;fırçasız motor |
| Ürünler Stili | Çift Eksen;Tek Eksen;CPV/HCPV;Güneş Çanak;Parabolik;Güneş Kulesi |
| Uygulama Özelliği | Güneş Takip Sistemi, Endüstriyel Makineler |
| Güneş Sistemi Metrekare | 30 ㎡ |
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Özellikler
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. İçeride sarmal solucan sürücüsü
3. Yüksek yük sağlamak için çoklu diş teması
4. Kendinden kilitleme işlevi
