Ürün ayrıntıları:
|
| modeli: | SE17 | sertifikalar: | ISO, CE |
|---|---|---|---|
| Konut: | kapalı | Malzeme: | sertleştirilmiş çelik |
| Devirme Torku: | 135600 Nm | Garanti: | 5~10 yıl |
| Hassas: | 0.1 derece | Renk: | Müşteri gerekli |
| Vurgulamak: | 17" Yatay Elektrikli Döner Tahrik,Döner Tahrik Şanzıman IP66 Sert Çelik,17" Yatay dönüş tahrik motoru |
||

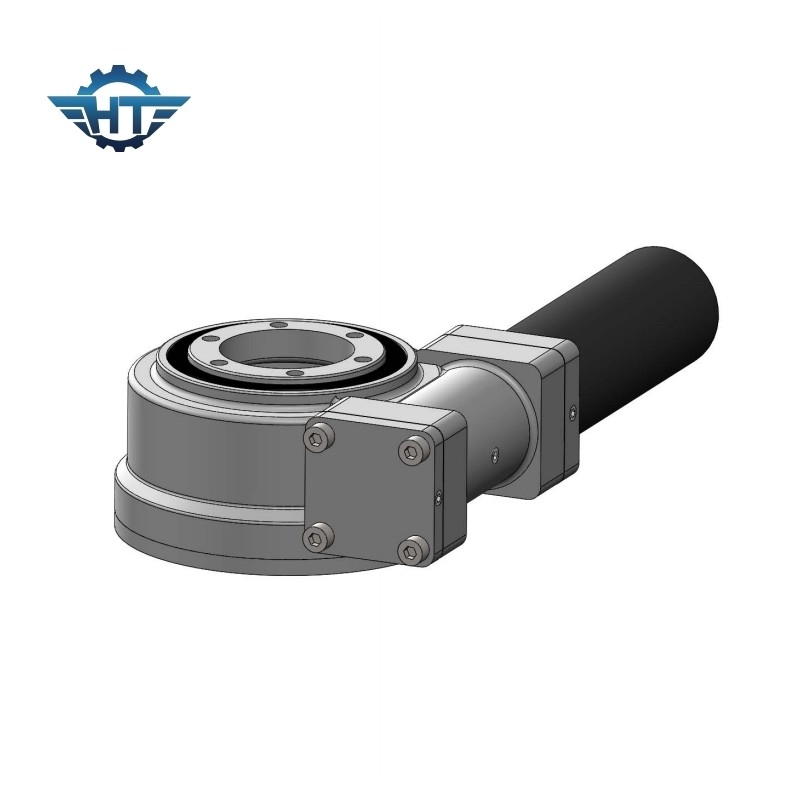

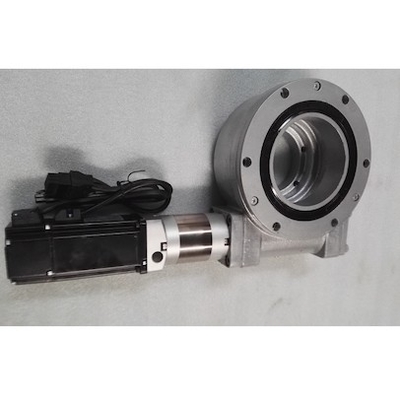

SE17 Yatay Tek Eksen Sonsuz Dişli Kutusu, Açık Alan PV Tracker için IP66 Sınıfı
Tek Eksen Sonsuz Şanzıman
Bir güneş izleyici, panelleri gün boyunca güneşi takip edecek şekilde hareket ettirerek güneş sisteminin elektrik üretimini en üst düzeye çıkarır, bu da panellerinizin güneş radyasyonu aldığı açıyı optimize eder.Güneş izleyicileri tipik olarak yere monte edilmiş büyük güneş enerjisi santrali için kullanılır.
Dikey tek eksenli güneş izleyici, yatay izleyici, başlıklı güneş izleyici vb. gibi çeşitli tek eksenli güneş kollektörleri türleri vardır. SE döner tahrikler, yüksek performansı ve kolay kurulumu nedeniyle tek eksenli güneş takip sisteminde yaygın olarak kullanılmaktadır.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma Tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
Kendinden kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Uygulamalar
Düz eğik tek eksenli güneş takip sistemi
"Düz eğik tek" veya "eğimli düz tek eksenli", yukarıdaki iki modun kombinasyonunun ürünüdür.Aslında düz eğimli tek düz tek eksen kategorisine ait olmalıdır, dönme ekseni yataydır ve tüm izleme sistemi düz tek eksen sistemini takip edebilir.Aradaki fark, dönme ekseni üzerindeki her bileşenin güneye doğru belirli bir eğime sahip olmasıdır.
Düz eğimli tek şaft, düz tek eksen ve eğimli tek eksenin bazı avantajlarını bir araya getirse de pratik uygulamalarda kendine has özellikleri nedeniyle dikkat edilmesi gereken noktalar da vardır:
1. Düşük güneş irtifa açıları için düz tek eksenli düşük radyasyon alma veriminin eksiklikleri orta ve yüksek enlemlerde daha belirgin olduğundan, düz eğik tek eksenli orta ve yüksek enlemler için de daha uygundur;
2. Yatay eğimli tek eksenli sistemde bileşenlerin sürekli olarak kuzey-güney doğrultusunda düzenlendiği yatay tek eksenli sistemden farklı olarak bileşenler güneye eğimli olduğu için kuzeyi simüle etmek ve belirlemek gerekir. - bileşenler arasında güney boşluk;
3. Modül optimum eğim açısına göre döşendiği için radyasyon alımının büyüme hızı kademeli olarak azalır.Aynı zamanda, eğim açısı çok büyük olduğundan, modülün kuzeyi ve güneyi arasındaki mesafe çok büyüktür, bu da arazi işgalini ve braket maliyetini arttırır.Bu nedenle düz eğimli tekli sistemde bileşenlerin eğim açısını uygun miktarda yükseltmek yeterlidir ve eğim açısı çok büyük olmamalıdır.
