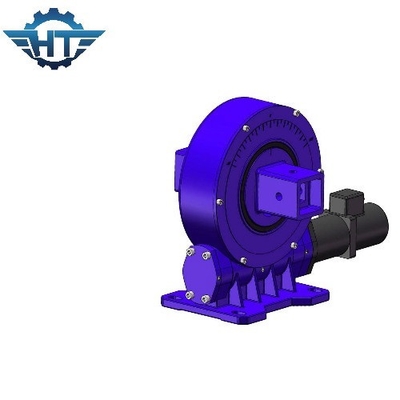

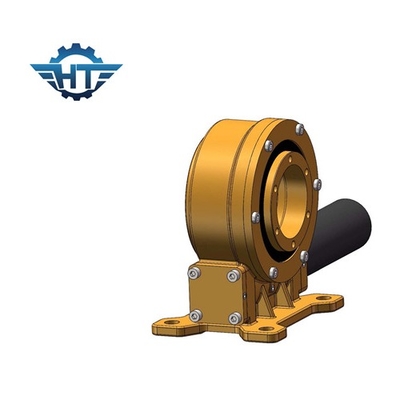

High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers

High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers
High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers

Büyük resim :  High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: VE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

High Efficiency Small Slew Drive With 24VDC Planetary Gear Motors For Solar Trackers

Açıklama
Malzeme: 50Mn, 42CrMo modeli: VE7"
Dişli Oranı: 57:1 Nominal Çıkış Torku: 1750Nm
Tutma Torku: 13200Nm Devirme Torku: 7000Nm
Yeterlik: %40 standart renk: RAL 9006
Vurgulamak:

solar tracker drive

,

solar slew drive

Solar İzleyiciler için 24VDC Planet Dişli Motorlu Yüksek Verimli Küçük Döner Tahrik


Küçük Döner Tahrik Açıklaması

Dikey döner tahrikler dikey olarak monte edilmiştir, doğudan batıya güneşe doğru takip gerektiren düz tek eksenli güneş takip sistemleri için özel olarak tasarlanmıştır.Dikey dönüş tahrikinin hassas dönüşü, mekanizmanın mükemmel bir şekilde izlemesini sağlar.Bu tür dikey döner tahrik, kum saati mekanizmasını içeren en son teknoloji kullanılarak üretilmiştir.



VE Model Performans Parametreleri



VE Model Performans Parametreleri
modeli Nominal Çıkış Torku (Nm) Tutma Torku (kN.m) Devirme Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(Derece)

IP Çalışma Sıcaklığı(℃) Kendinden kilitleme Ağırlık (kg)
3" 806 9 5 22 15 31:1 %40 ≤0.15 66 -40~+80 Evet 12kg
5" 962 30 6 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 18kg
7" 7344 60 10 34 58 51:1 %40 ≤0.15 66 -40~+80 Evet 32kg
8" 8000 70 14 50 80 50:1 %40 ≤0.15 66 -40~+80 Evet 28kg
9" 8784 80 16 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 52kg
12" 11232 100 25 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 65kg
14" 12240 120 48 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 88 kg
17" 14688 136 67 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 135 kg
21" 18000 140 89 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 192 kg
25" 21600 150 112 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 251 kg


Avantajlar

1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. 360 derece dönme aralığı
3. İçeride sarmal solucan sürücüsü
4. Yüksek yük sağlamak için çoklu diş teması
5. Kendinden kilitleme işlevi


Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.

Devirme Momenti Torku:Bu tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yerçekimi yüküdür.Gerçek tork, nominal devirme momenti torkundan büyükse, çevirme tahriki devrilecektir.
Radyal yük:Döner yatak eksenine dikey yük
Eksenel yük:Döner yatağın eksenine paralel yük
Tutma torku:Ters torktur. Tahrik ters döndüğünde ve parçalar zarar görmediğinde elde edilen maksimum tork tutma torku olarak adlandırılır, kırık tork olarak da görülür.
Kendinden kilitleme:Sadece yük olduğunda, döner tahrik ters dönüş yapamaz ve bu nedenle kendi kendine kilitlenme olarak adlandırılır.
