Ürün ayrıntıları:
|
| Dişli Oranı: | 31:1~150:1 | eksen: | Dikey Tek Eksen |
|---|---|---|---|
| Menşe yeri: | Changzhou, Çin | Yapı: | Solucan ve aletler |
| Ömür: | 30 yıl | Renk: | RAL9006 |
| Kullanım: | Güneş İzleyicileri | Koruma Özelliği: | IP66 |
| Vurgulamak: | solar tracker drive,slewing drive for solar tracking system |
||

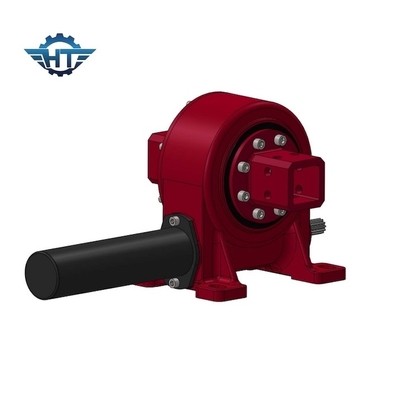

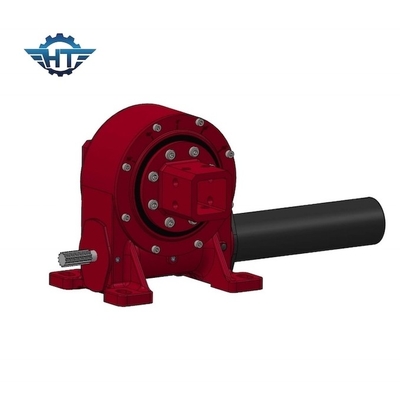

24VDC Gezegen Düğmesi Motoru ile Güneş Takipçisi için Kum Saati Solucan Düğmesi Slew Drive
Solucan Düğmesi Sürücü Tarifi
SE tek eksenli yatay kaydırma sürücüsü, hem tek eksenli güneş izleme sisteminde hem de çift eksenli güneş izleme sisteminde kritik bir bileşendir.Rüzgar enerjisi vb..
Tek eksenli bir izleyici PV modüllerini bir dönme eksenine doğru yönlendirir ve güneşin hareket ettiği gibi yatay olarak doğudan batıya hareket eder.Bu PV modüllerinin hareket etmesi için redüktörün hem yük tutma hem de dönme torkunu sunmasını gerektirir.Tracker, dişli halkasının pitch çizgisinde daha fazla sayıda dişi kullanan döngü sürücülerini uygulayarak maksimum dayanıklılık, dayanıklılık ve performans sağlayacaktır.Bu, izleyicinin mümkün olan en uzun saha ömrüne sahip olmasını ve en az duraklama veya bakım maliyetine sahip olmasını sağlar.
Çift eksenli izleyiciler yan yana ve yukarı ve aşağıya dönerek güneşin hareketini daha da hassas bir şekilde takip etmeyi mümkün kılar.İki derece özgürlük kullandıkları göz önüne alındığında, güçlü ve güçlü döngü sürücüleri kullanmak saha güvenilir ve sürekli işlevsellik için daha da önemlidir.
VE Model Performansı Parametreleri
| Model | Adlık çıkış tork (N.m) | Dayanım tork (kN.m) | Eğme tork (kN.m) | Eksenel yük (kN) | Radial yük (kN) | oranı | Verimlilik |
Kesinlik (Diploması) |
IP | Çalışma Tep ((°C) | Kendini kilitleyen | Ağırlık (kg) |
| 3'lük | 806 | 9 | 5 | 22 | 15 | 31:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 12 kg |
| 5 inç | 962 | 30 | 6 | 16 | 27 | 37:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 18 kg |
| 7 inç | 7344 | 60 | 10 | 34 | 58 | 51:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 32 kg |
| 8 inç | 8000 | 70 | 14 | 50 | 80 | 50:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 28 kg |
| 9 inç | 8784 | 80 | 16 | 60 | 130 | 61:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 52 kg |
| 12 inç | 11232 | 100 | 25 | 77 | 190 | 78:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 65 kg |
| 14 inç | 12240 | 120 | 48 | 110 | 230 | 85:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 88 kg |
| 17 inç | 14688 | 136 | 67 | 142 | 390 | 102:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 251 kg |
Avantajlar
1. 360 derece dönüş
2. Sol veya sağ tarafa bağlı sürücü motor
3Montaj sırasında, dişli boşluğunu ayarlamak gerekmez; bu, fabrikadan önce üreticiden zaten ayarlanmıştır.
4Fabrika yapmadan önce yağ dolmuştu.
4Basit kurulum ve düşük bakım
5- Raциональное kullanım alanı
6Döviz kendi kendine kilitlenir; bu nedenle fren gerekmez.
7. Başlatma ve durdurma kolay ve akıcı yöntem
8Yüksek eğme tork, yatay kurulum için uygundur
