Ürün ayrıntıları:
|
Malzeme: | QT | modeli: | VE3" |
---|---|---|---|
Dişli Oranı: | 31:1 | Yeterlik: | %40 |
Renk: | RAL 9006 | Başvuru: | Bağlantı Güneş Takip Sistemi |
Menşe yeri: | Chanagzhou, Çin | Motor: | 24VDC Motor |
Garanti: | 5~10 yıl | sertifika: | ISO9001, CE |
Vurgulamak: | solar slew drive,slewing drive for solar tracking system |

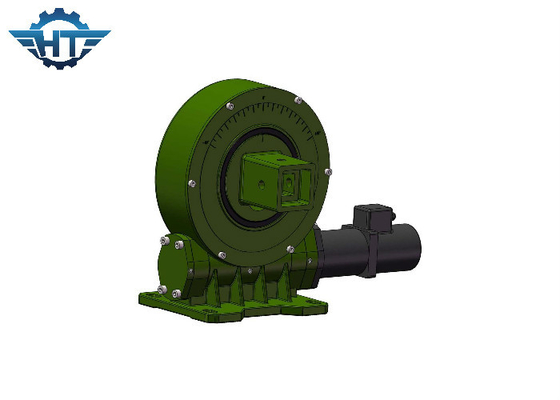

IP66 Tek Eksenli Küçük Döner Döner Tahrik, Dış Mekan Güneş Takip Cihazları İçin
Küçük Döner Döner Tahrik Açıklaması
Döner tahrik, döner tahrik ve dişli kutusu olarak da adlandırılır, çünkü ana bileşenler döner yatak ve sonsuz mildir.Ayrıca contalar, gövde ve motor gibi yardımcı bileşenlerden oluşur.Güç kaynağı olarak döner motor, DC planet dişli motor, AC dişli motor veya step motor kullandı.AC hidrolik motor, ağırlıklı olarak inşaat makinelerinde bir güç tahrik sistemi olarak kullanılmaktadır.Ana bileşen döner halka tahriki olduğundan, döner dişli kutusu eksenel ve radyal kuvvetlere kolayca dayanabilir.
Döner tahrik çalışma prensibi: Sonsuz, döner halkanın dış halkasını döndürmek için tahrik eden motor tarafından tahrik edilir;Dış halka, torku flanş üzerinden verir ve döner halkanın iç halkası mahfazaya sabitlenir.
Döner tahrik, geri kendinden kilitleme özelliğine sahip sonsuz dişli tahrik nedeniyle geri kendinden kilitlemelidir.Bu özellik, ana bilgisayarın çalışma kararlılığını ve güvenlik faktörünü büyük ölçüde artırır.Geleneksel salıncak ürünleriyle karşılaştırıldığında, döner tahrik dişli kutusunun kurulumu kolaydır, bakımı kolaydır ve önemli kurulum alanından tasarruf sağlar.
Döner tahrik, genellikle sonsuz, döner halka, mahfaza, motor ve diğer bileşenlerden oluşan, genellikle döner halka olarak adlandırılan yeni bir döner ürün türüdür.Çekirdek bileşenler döner yataklar olduğundan, aynı anda eksenel kuvvetlere, radyal kuvvetlere ve devrilme momentlerine dayanabilirler.Geleneksel döner ürünlerle karşılaştırıldığında, yeni döner tahrik, kolay kurulum, kolay bakım ve daha fazla kurulum alanı sunar.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Uyumlu DC Motor
1. Çıkış mili için çift destek yapısını benimseyin, böylece şanzımanın maksimum torku çok artar.
2. Güneş çarkı ve planet çark, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile bağlanır.
3. Giriş aşamasında, gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan helisel dişli kullanıyoruz.Daha fazla oran yapabilmemiz için iç dişli halkası ayrılmıştır ve tasarım esnektir.Şanzıman ve motor, eşleşme hassasiyetini artıran ve gürültüyü azaltan eksenel olarak vidayla sabitlenmiş bir dikişle yerleştirilmiştir.
4. Planet çarkın içinde oklava tutucu kullanıyoruz. Sürgülü taşlama yerine oklava ile taşlama kullanıyoruz, bu nedenle dişli kutusunun ömrü çok daha uzun.
5. Çift destekleyici yapı;Planet dişlilerin iç deliğinde iç taşlama, iç deliğin yuvarlaklığını 0.003 mm'den daha az yapar; kaymak yerine yuvarlanarak çalışır;HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışmayı ve 10000 saatin üzerinde uzun bir kullanım ömrü sağlar.
