Ürün ayrıntıları:
|
modeli: | SE3 | Kendinden kilit: | Evet |
---|---|---|---|
sertifika: | ISO9001, CE | Garanti: | 5~10 yıl |
Malzeme: | QT | Başvuru: | Tek Eksen Güneş Takip Sistemi |
Renk: | özelleştirilmiş | Kesinlik: | ≤0.15 |
Vurgulamak: | solar tracker drive,solar slew drive |

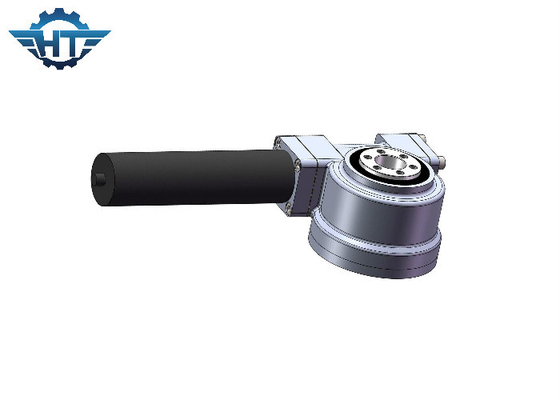

Tek Eksenli Güneş Takip Sistemi için SE3 Tek Sonsuz Küçük Döner Tahrik Dişlisi
Tek Sonsuz Küçük Döner Tahrik Açıklama
SE serisi döner tahrik, aynı anda büyük eksenel yük, radyal yük ve devrilme momenti taşıyabilen özel yapıya sahip bir tür büyük döner tahriktir.Destekleme, döndürme, sürme, sabitleme vb. gibi birçok işlevi vardır.Genel olarak döner yatak CNC makinelerinde, inşaat makinelerinde, robotlarda, uydu antenlerinde, güneş enerjisi, rüzgar enerjisi vb.
Güneş enerjisi endüstrisinde döner bir tahrik kullanıldığında, kullanıcıların güneş panellerinin gerçek alanına göre ideal olanı seçmeleri gerekir.3 inç döner tahrik, 3-5 m2 güneş paneli, 7 inç 10-17 m2 güneş paneli, 9 inç 18-30 m2, 12 inç 31-45 m2 ve 14 inç 46 güneş enerjisi sistemi için uygundur. -60 m2.Bunlar referansınız için sağlanmıştır.Daha spesifik ve detaylı bilgi için lütfen doğrudan benimle iletişime geçin.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Kurulum
SE döner tahrikler, koruma seviyesi değerlendirmesine ve projenin kurulum talebine bağlı olarak dikey veya yatay olarak iki farklı şekilde monte edilebilir.
